DISTRIBUZIONE DEL CALORE

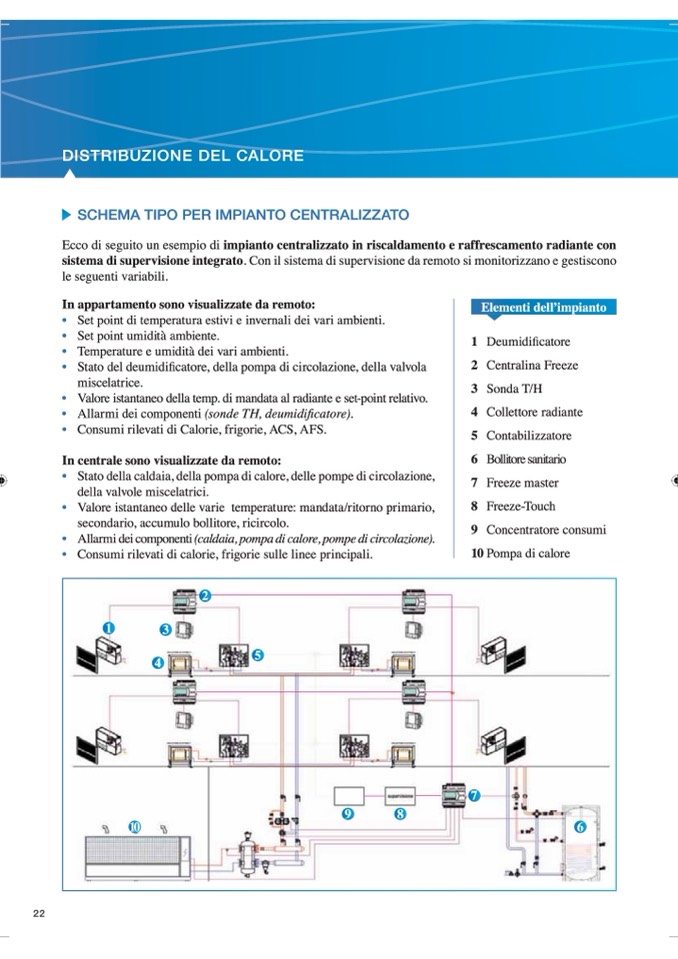

SCHEMA TIPO PER IMPIANTO CENTRALIZZATO

Ecco di seguito un esempio di impianto centralizzato in riscaldamento e raffrescamento radiante con

sistema di supervisione integrato. Con il sistema di supervisione da remoto si monitorizzano e gestiscono

le seguenti variabili.

In appartamento sono visualizzate da remoto:

• Set point di temperatura estivi e invernali dei vari ambienti.

• Set point umidità ambiente.

• Temperature e umidità dei vari ambienti.

• Stato del deumidiÀcatore, della pompa di circolazione, della valvola

miscelatrice.

• Valore istantaneo della temp. di mandata al radiante e set-point relativo.

• Allarmi dei componenti (sonde TH, deumidiÀcatore).

• Consumi rilevati di Calorie, frigorie, ACS, AFS.

In centrale sono visualizzate da remoto:

• Stato della caldaia, della pompa di calore, delle pompe di circolazione,

della valvole miscelatrici.

• Valore istantaneo delle varie temperature: mandata/ritorno primario,

secondario, accumulo bollitore, ricircolo.

• Allarmi dei componenti (caldaia, pompa di calore, pompe di circolazione).

• Consumi rilevati di calorie, frigorie sulle linee principali.

Elementi dell’impianto

1 DeumidiÀcatore

2 Centralina Freeze

3 Sonda T/H

4 Collettore radiante

5 Contabilizzatore

6 Bollitore sanitario

7 Freeze master

8 Freeze-Touch

9 Concentratore consumi

10 Pompa di calore

22

1

3

4

2

5

7

10

6

9

8
