DISTRIBUZIONE DEL CALORE

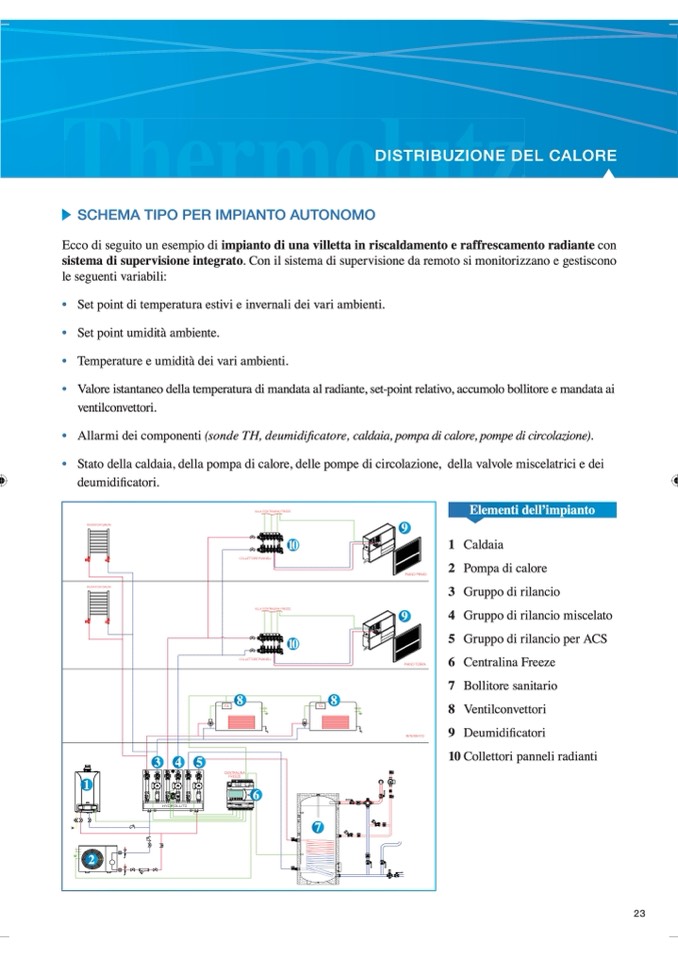

SCHEMA TIPO PER IMPIANTO AUTONOMO

Ecco di seguito un esempio di impianto di una villetta in riscaldamento e raffrescamento radiante con

sistema di supervisione integrato. Con il sistema di supervisione da remoto si monitorizzano e gestiscono

le seguenti variabili:

• Set point di temperatura estivi e invernali dei vari ambienti.

• Set point umidità ambiente.

• Temperature e umidità dei vari ambienti.

• Valore istantaneo della temperatura di mandata al radiante, set-point relativo, accumolo bollitore e mandata ai

ventilconvettori.

• Allarmi dei componenti (sonde TH, deumidiÀcatore, caldaia, pompa di calore, pompe di circolazione).

• Stato della caldaia, della pompa di calore, delle pompe di circolazione, della valvole miscelatrici e dei

deumidiÀcatori.

1

2

3

4

5

10

10

8

8

6

7

9

9

Elementi dell’impianto

1 Caldaia

2 Pompa di calore

3 Gruppo di rilancio

4 Gruppo di rilancio miscelato

5 Gruppo di rilancio per ACS

6 Centralina Freeze

7 Bollitore sanitario

8 Ventilconvettori

9 DeumidiÀcatori

10 Collettori panneli radianti
