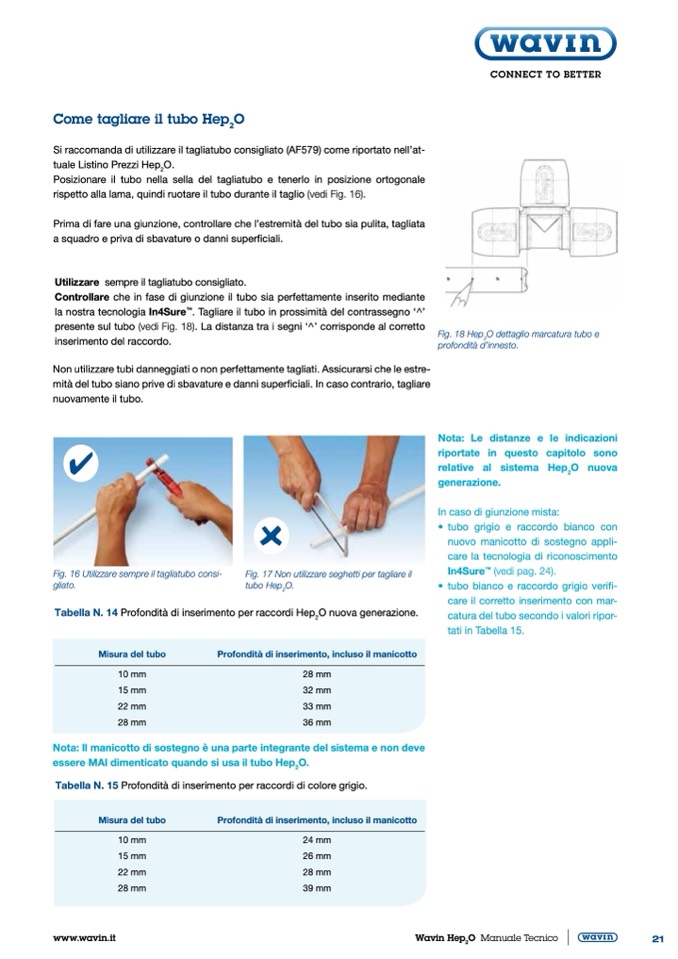

Come tagliare il tubo Hep
2
O
Si raccomanda di utilizzare il tagliatubo consigliato (AF579) come riportato nell’at-
tuale Listino Prezzi Hep
2
O.
Posizionare il tubo nella sella del tagliatubo e tenerlo in posizione ortogonale
rispetto alla lama, quindi ruotare il tubo durante il taglio (vedi Fig. 16).
Prima di fare una giunzione, controllare che l’estremità del tubo sia pulita, tagliata
a squadro e priva di sbavature o danni superficiali.
Utilizzare sempre il tagliatubo consigliato.
Controllare che in fase di giunzione il tubo sia perfettamente inserito mediante
la nostra tecnologia In4Sure
TM
. Tagliare il tubo in prossimità del contrassegno ‘^’
presente sul tubo (vedi Fig. 18). La distanza tra i segni ‘^’ corrisponde al corretto
inserimento del raccordo.
Non utilizzare tubi danneggiati o non perfettamente tagliati. Assicurarsi che le estre-
mità del tubo siano prive di sbavature e danni super
ficiali. In caso contrario, tagliare
nuovamente il tubo.
Fig. 18 Hep
2
O dettaglio marcatura tubo e
profondità d’innesto.
Nota: Le distanze e le indicazioni
riportate in questo capitolo sono
relative al sistema Hep
2
O nuova
generazione.
In caso di giunzione mista:
• tubo grigio e raccordo bianco con
nuovo manicotto di sostegno appli-
care la tecnologia di riconoscimento
In4Sure
TM
(vedi pag. 24).
• tubo bianco e raccordo grigio verifi-
care il corretto inserimento con mar-
catura del tubo secondo i valori ripor-
tati in Tabella 15.
Fig. 16 Utilizzare sempre il tagliatubo consi-
gliato.
Fig. 17 Non utilizzare seghetti per tagliare il
tubo Hep
2
O.
Tabella N. 14 Profondità di inserimento per raccordi Hep
2
O nuova generazione.
Misura del tubo
10 mm
15 mm
22 mm
28 mm
Profondità di inserimento, incluso il manicotto
28 mm
32 mm
33 mm
36 mm
Nota: Il manicotto di sostegno è una parte integrante del sistema e non deve
essere MAI dimenticato quando si usa il tubo Hep
2
O.
Tabella N. 15 Profondità di inserimento per raccordi di colore grigio.
Misura del tubo
10 mm
15 mm
22 mm
28 mm
Profondità di inserimento, incluso il manicotto
24 mm
26 mm
28 mm
39 mm
