Giunzioni
Connessione del tubo
Hep
2
O con i raccordi a
compressione
Il tubo Hep
2
O può essere collegato a
raccordi a compressione conformi a BS
EN 1254.
Tagliare il tubo Hep
2
O e procedere
come indicato:
1. Tagliare e inserire un il manicotto di
sostegno nel tubo Hep
2
O.
2. Applicare nastro in PTFE se necessa-
rio.
3. Inserire il tubo nel raccordo fino alla
battuta.
4. Stringere il dado, senza eccedere.
Nota:
Inserire il manicotto di sostegno nel tubo.
Applicare il nastro in PTFE se necessario.
28
Wavin Hep
2
O Manuale Tecnico
Tel. +39 0425 75 88 11
•
•
•
•
Non utilizzare sigillanti a base di
olio.
Usare sempre un manicotto di
sostegno nel tubo Hep
2
O.
Utilizzare ogive in rame anzichè in
ottone.
Non ruotare il tubo Hep
2
O dopo
una connessione con un raccordo
a compressione.
Assicurarsi che il tubo sia in battuta.

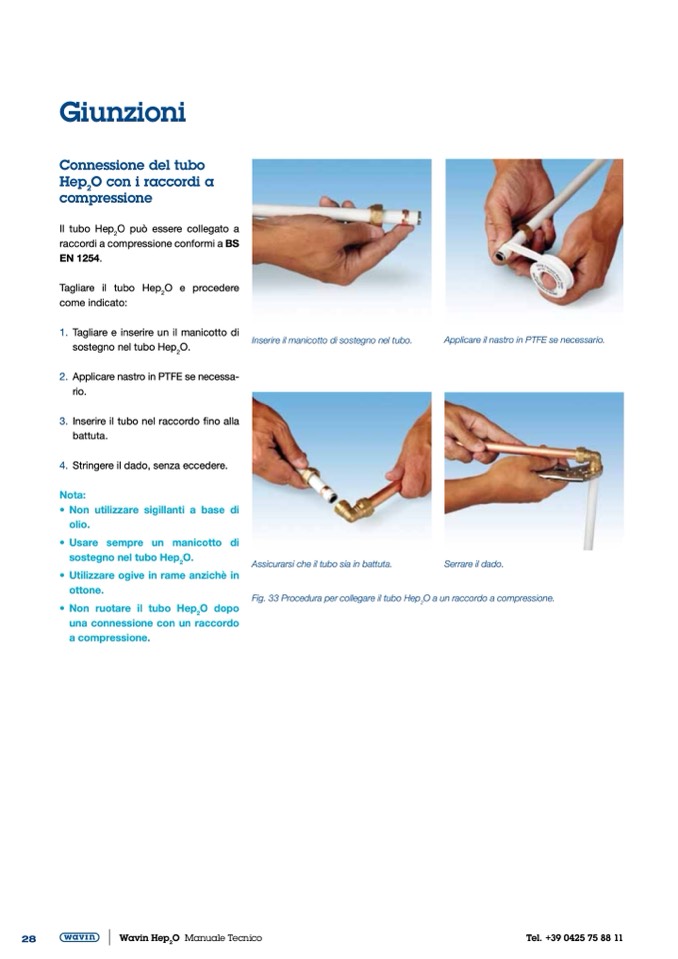

Fig. 33 Procedura per collegare il tubo Hep
2
O a un raccordo a compressione.
Serrare il dado.
