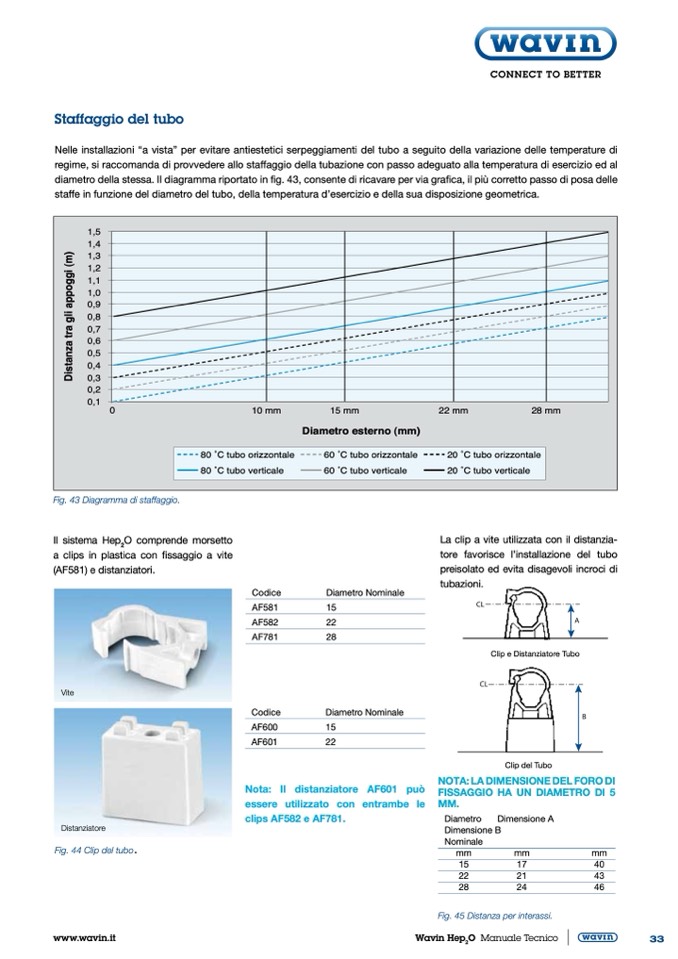

Staffaggio del tubo
Nelle installazioni “a vista” per evitare antiestetici serpeggiamenti del tubo a seguito della variazione delle temperature di
regime, si raccomanda di provvedere allo staffaggio della tubazione con passo adeguato alla temperatura di esercizio ed al
diametro della stessa. Il diagramma riportato in fig. 43, consente di ricavare per via grafica, il più corretto passo di posa delle
staffe in funzione del diametro del tubo, della temperatura d’esercizio e della sua disposizione geometrica.
1,5
1,4
1,3
1,2
1,1
1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0
10 mm
15 mm
Diametro esterno (mm)
22 mm
28 mm
D
i
s
t
a
n
z
a
t
r
a
g
l
i
a
p
p
o
g
g
i
(
m
)
80 ̊C tubo orizzontale
60 ̊C tubo orizzontale
20 ̊C tubo orizzontale
80 ̊C tubo verticale
60 ̊C tubo verticale
20 ̊C tubo verticale
Fig. 43 Diagramma di staffaggio.
Il sistema Hep
2
O comprende morsetto
a clips in plastica con fissaggio a vite
(AF581) e distanziatori.
Vite
Distanziatore
Fig. 44 Clip del tubo
.
Codice
AF581
AF582
AF781
Codice
AF600
AF601
Diametro Nominale
15
22
28
Diametro Nominale
15
22
La clip a vite utilizzata con il distanzia-
tore favorisce l’installazione del tubo
preisolato ed evita disagevoli incroci di
tubazioni.
Clip e Distanziatore Tubo
Clip del Tubo
NOTA: LA DIMENSIONE DEL FORO DI
Nota: Il distanziatore AF601 può
essere utilizzato con entrambe le MM.
clips AF582 e AF781.
Diametro
Dimensione A
Dimensione B
Nominale
mm
mm
mm
15
17
40
22
21
43
28
24
46
Fig. 45 Distanza per interassi.
FISSAGGIO HA UN DIAMETRO DI 5
www.wavin.it
Wavin Hep
2
O Manuale Tecnico
33
