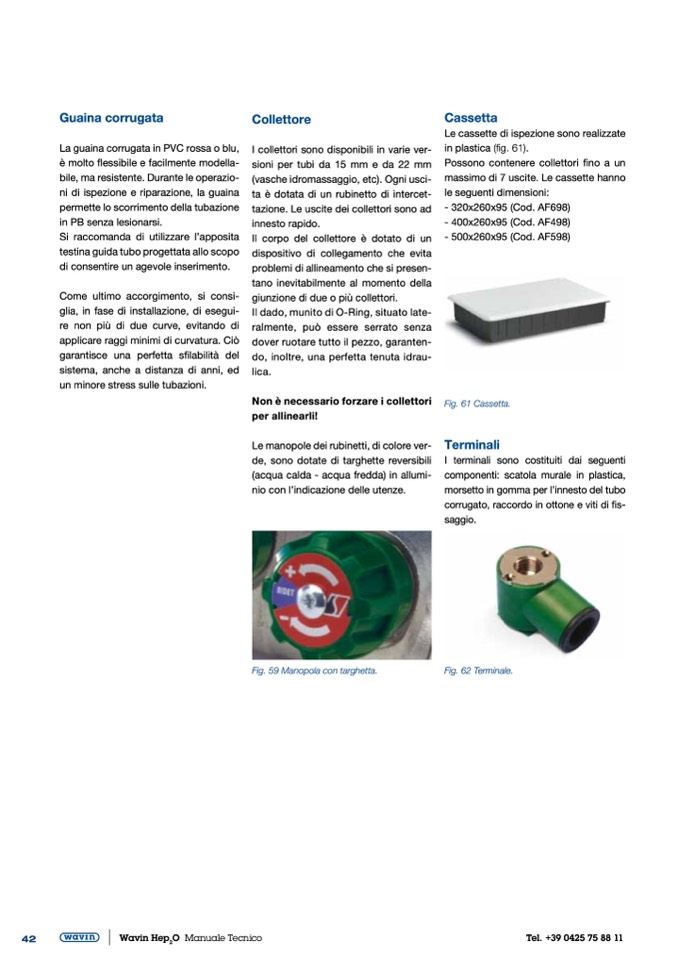

Guaina corrugata

La guaina corrugata in PVC rossa o blu,

è molto flessibile e facilmente modella-

bile, ma resistente. Durante le operazio-

ni di ispezione e riparazione, la guaina

permette lo scorrimento della tubazione

in PB senza lesionarsi.

Si raccomanda di utilizzare l’apposita

testina guida tubo progettata allo scopo

di consentire un agevole inserimento.

Come ultimo accorgimento, si consi-

glia, in fase di installazione, di esegui-

re non più di due curve, evitando di

applicare raggi minimi di curvatura. Ciò

garantisce una perfetta sfilabilità del

sistema, anche a distanza di anni, ed

un minore stress sulle tubazioni.

Collettore

I collettori sono disponibili in varie ver-

sionipertubida15mmeda22mm

(vasche idromassaggio, etc). Ogni usci-

ta è dotata di un rubinetto di intercet-

tazione. Le uscite dei collettori sono ad

innesto rapido.

Il corpo del collettore è dotato di un

dispositivo di collegamento che evita

problemi di allineamento che si presen-

tano inevitabilmente al momento della

giunzione di due o più collettori.

Il dado, munito di O-Ring, situato late-

ralmente, può essere serrato senza

dover ruotare tutto il pezzo, garanten-

do, inoltre, una perfetta tenuta idrau-

lica.

Non è necessario forzare i collettori

per allinearli!

Le manopole dei rubinetti, di colore ver-

de, sono dotate di targhette reversibili

(acqua calda - acqua fredda) in allumi-

nio con l’indicazione delle utenze.

Fig. 59 Manopola con targhetta.

Cassetta

Le cassette di ispezione sono realizzate

in plastica (fig. 61).

Possono contenere collettori fino a un

massimo di 7 uscite. Le cassette hanno

le seguenti dimensioni:

- 320x260x95 (Cod. AF698)

- 400x260x95 (Cod. AF498)

- 500x260x95 (Cod. AF598)

Fig. 61 Cassetta.

Terminali

I terminali sono costituiti dai seguenti

componenti: scatola murale in plastica,

morsetto in gomma per l’innesto del tubo

corrugato, raccordo in ottone e viti di fis-

saggio.

Fig. 62 Terminale.
