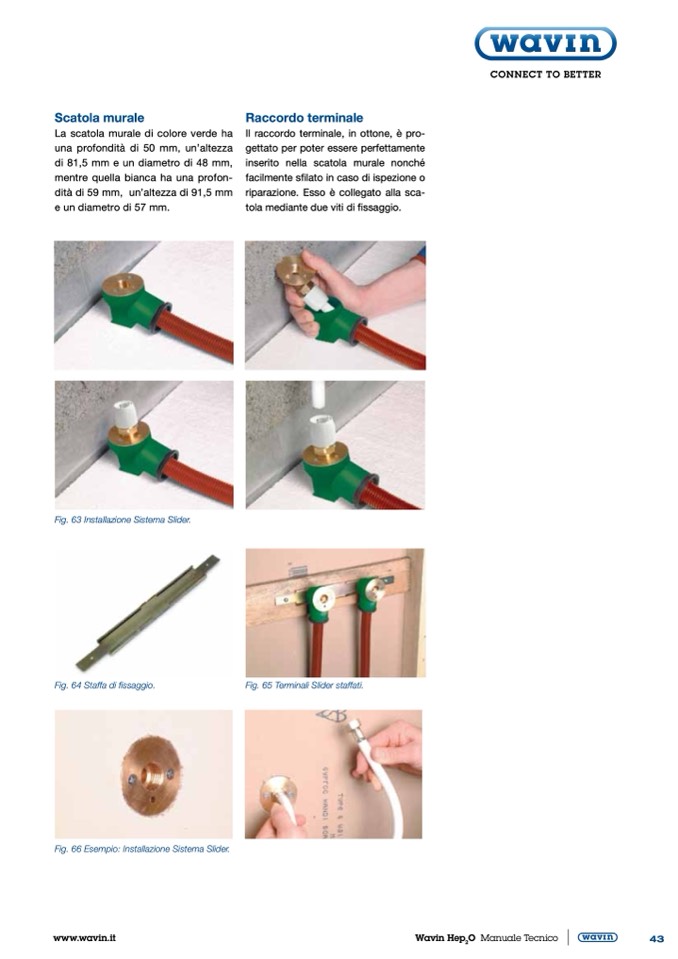

Scatola murale

La scatola murale di colore verde ha

una profondità di 50 mm, un’altezza

di 81,5 mm e un diametro di 48 mm,

mentre quella bianca ha una profon-

dità di 59 mm, un’altezza di 91,5 mm

e un diametro di 57 mm.

Raccordo terminale

Il raccordo terminale, in ottone, è pro-

gettato per poter essere perfettamente

inserito nella scatola murale nonché

facilmente sfilato in caso di ispezione o

riparazione. Esso è collegato alla sca-

tola mediante due viti di fissaggio.

Fig. 63 Installazione Sistema Slider.

Fig. 64 Staffa di fissaggio.

Fig. 66 Esempio: Installazione Sistema Slider.

Fig. 65 Terminali Slider staffati.
