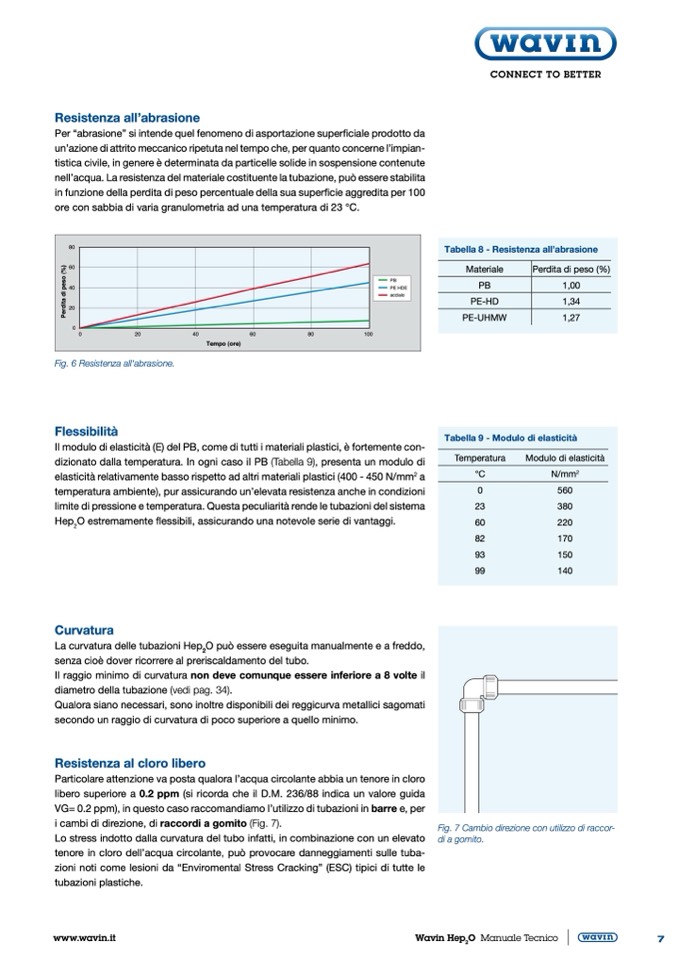

Resistenza all’abrasione
Per “abrasione” si intende quel fenomeno di asportazione superficiale prodotto da
un’azione di attrito meccanico ripetuta nel tempo che, per quanto concerne l’impian-
tistica civile, in genere è determinata da particelle solide in sospensione contenute
nell’acqua. La resistenza del materiale costituente la tubazione, può essere stabilita
in funzione della perdita di peso percentuale della sua superficie aggredita per 100
ore con sabbia di varia granulometria ad una temperatura di 23 °C.
80
60
40
20
0
0
20
40
60
80
100
Tempo (ore)
P
e
r
d
i
t
a
d
i
p
e
s
o
(
%
)
PB
PE HDE
acciaio
Fig. 6 Resistenza all‘abrasione.
Flessibilità
Il modulo di elasticità (E) del PB, come di tutti i materiali plastici, è fortemente con-
dizionato dalla temperatura. In ogni caso il PB (Tabella 9), presenta un modulo di
elasticità relativamente basso rispetto ad altri materiali plastici (400 - 450 N/mm
2
a
temperatura ambiente), pur assicurando un’elevata resistenza anche in condizioni
limite di pressione e temperatura. Questa peculiarità rende le tubazioni del sistema
Hep
2
O estremamente flessibili, assicurando una notevole serie di vantaggi.
Curvatura
La curvatura delle tubazioni Hep
2
O può essere eseguita manualmente e a freddo,
senza cioè dover ricorrere al preriscaldamento del tubo.
Il raggio minimo di curvatura non deve comunque essere inferiore a 8 volte il
diametro della tubazione (vedi pag. 34).
Qualora siano necessari, sono inoltre disponibili dei reggicurva metallici sagomati
secondo un raggio di curvatura di poco superiore a quello minimo.
Resistenza al cloro libero
Particolare attenzione va posta qualora l’acqua circolante abbia un tenore in cloro
libero superiore a 0.2 ppm (si ricorda che il D.M. 236/88 indica un valore guida
VG= 0.2 ppm), in questo caso raccomandiamo l’utilizzo di tubazioni in barre e, per
i cambi di direzione, di raccordi a gomito (Fig. 7).
Lo stress indotto dalla curvatura del tubo infatti, in combinazione con un elevato
tenore in cloro dell’acqua circolante, può provocare danneggiamenti sulle tuba-
zioni noti come lesioni da “Enviromental Stress Cracking” (ESC) tipici di tutte le
tubazioni plastiche.
Fig. 7 Cambio direzione con utilizzo di raccor-
di a gomito.
Tabella 8 - Resistenza all’abrasione
Materiale
PB
PE-HD
PE-UHMW
Perdita di peso (%)
1,00
1,34
1,27
Tabella 9 - Modulo di elasticità
Temperatura
Modulo di elasticità
°C
N/mm
2
0
560
23
380
60
220
82
170
93
150
99
140
