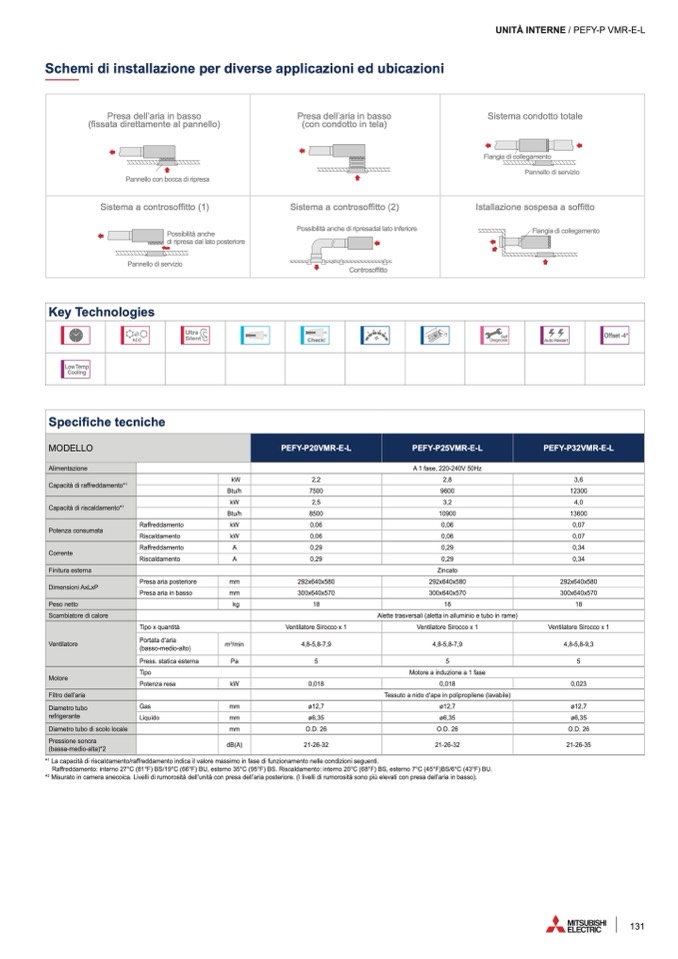

Schemi di installazione per diverse applicazioni ed ubicazioni

UNITÀ INTERNE / PEFY-P VMR-E-L

Presa dell’aria in basso

(fissata direttamente al pannello)

Pannello con bocca di ripresa

Pannello con bocca di ripresa

Presa dell’aria in basso

(con condotto in tela)

Sistema condotto totale

Flangia di collegamento

Pannello di servizio

Sistema a controsoffitto (1)

Possibilità anche

di ripresa dal lato posteriore

Pannello di servizio

Sistema a controsoffitto (2)

Possibilità anche di ripresadal lato inferiore

Controsoffitto

Istallazione sospesa a soffitto

Flangia di collegamento

Key Technologies

Check!

2

1

3

Offset -4°

Specifiche tecniche

MODELLO

PEFY-P20VMR-E-L

PEFY-P25VMR-E-L

PEFY-P32VMR-E-L

Alimentazione

A 1 fase, 220-240V 50Hz

Capacità di raffreddamento*

1

kW

2,2

2,8

3,6

Btu/h

7500

9600

12300

Capacità di riscaldamento*

1

kW

2,5

3,2

4,0

Btu/h

8500

10900

13600

Potenza consumata

Raffreddamento

kW

0,06

0,06

0,07

Riscaldamento

kW

0,06

0,06

0,07

Corrente

Raffreddamento

A

0,29

0,29

0,34

Riscaldamento

A

0,29

0,29

0,34

Finitura esterna

Zincato

Dimensioni AxLxP

Presa aria posteriore

mm

292x640x580

292x640x580

292x640x580

Presa aria in basso

mm

300x640x570

300x640x570

300x640x570

Peso netto

kg

18

18

18

Scambiatore di calore

Alette trasversali (aletta in alluminio e tubo in rame)

Ventilatore

Tipo x quantità

Ventilatore Sirocco x 1

Ventilatore Sirocco x 1

Ventilatore Sirocco x 1

Portata d’aria

(basso-medio-alto)

m

3

/min

4,8-5,8-7,9

4,8-5,8-7,9

4,8-5,8-9,3

Press. statica esterna

Pa

5

5

5

Motore

Tipo

Motore a induzione a 1 fase

Potenza resa

kW

0,018

0,018

0,023

Filtro dell’aria

Tessuto a nido d’ape in polipropilene (lavabile)

Diametro tubo

refrigerante

Gas

mm

ø12,7

ø12,7

ø12,7

Liquido

mm

ø6,35

ø6,35

ø6,35

Diametro tubo di scolo locale

mm

O.D. 26

O.D. 26

O.D. 26

Pressione sonora

(bassa-medio-alta)*2

dB(A)

21-26-32

21-26-32

21-26-35

*

1

La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.

Raffreddamento: interno 27°C (81°F) BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F)BS/6°C (43°F) BU.

*

2

Misurato in camera anecoica. Livelli di rumorosità dell’unità con presa dell’aria posteriore. (I livelli di rumorosit

à sono più elevati con presa dell’aria in basso).
