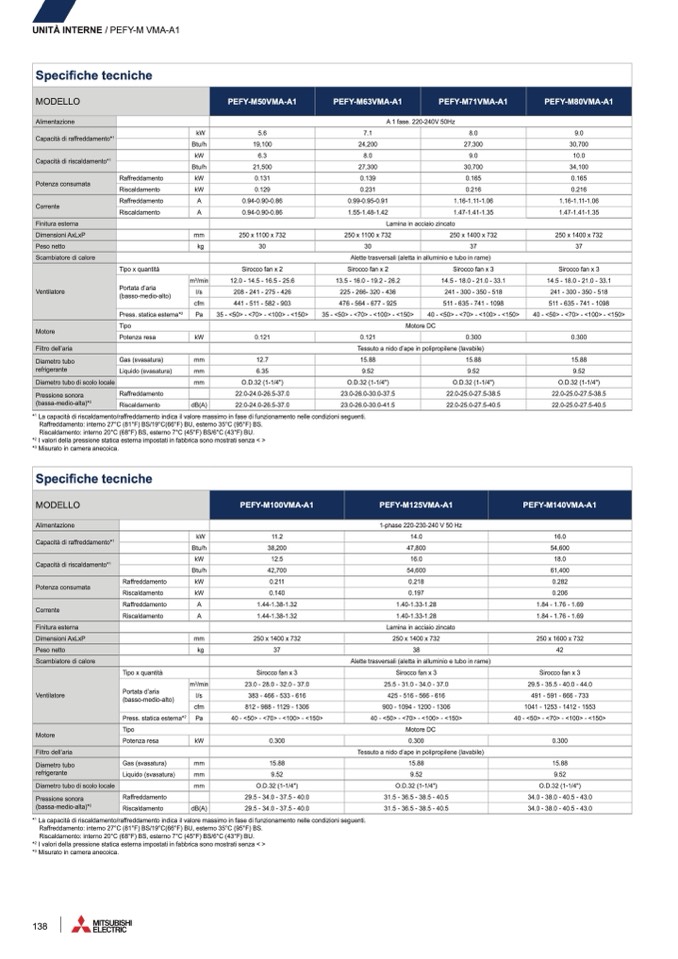

UNITÀ INTERNE / PEFY-M VMA-A1
Specifiche tecniche
MODELLO
PEFY-M50VMA-A1
PEFY-M63VMA-A1
PEFY-M71VMA-A1
PEFY-M80VMA-A1
Alimentazione
A 1 fase. 220-240V 50Hz
Capacità di raffreddamento*
1
kW
5.6
7.1
8.0
9.0
Btu/h
19,100
24,200
27,300
30,700
Capacità di riscaldamento*
1
kW
6.3
8.0
9.0
10.0
Btu/h
21,500
27,300
30,700
34,100
Potenza consumata
Raffreddamento
kW
0.131
0.139
0.165
0.165
Riscaldamento
kW
0.129
0.231
0.216
0.216
Corrente
Raffreddamento
A
0.94-0.90-0.86
0.99-0.95-0.91
1.16-1.11-1.06
1.16-1.11-1.06
Riscaldamento
A
0.94-0.90-0.86
1.55-1.48-1.42
1.47-1.41-1.35
1.47-1.41-1.35
Finitura esterna
Lamina in acciaio zincato
Dimensioni AxLxP
mm
250 x 1100 x 732
250 x 1100 x 732
250 x 1400 x 732
250 x 1400 x 732
Peso netto
kg
30
30
37
37
Scambiatore di calore
Alette trasversali (aletta in alluminio e tubo in rame)
Ventilatore
Tipo x quantità
Sirocco fan x 2
Sirocco fan x 2
Sirocco fan x 3
Sirocco fan x 3
Portata d’aria
(basso-medio-alto)
m
3
/min
12.0 - 14.5 - 16.5 - 25.6
13.5 - 16.0 - 19.2 - 26.2
14.5 - 18.0 - 21.0 - 33.1
14.5 - 18.0 - 21.0 - 33.1
l/s
208 - 241 - 275 - 426
225 - 266- 320 - 436
241 - 300 - 350 - 518
241 - 300 - 350 - 518
cfm
441 - 511 - 582 - 903
476 - 564 - 677 - 925
511 - 635 - 741 - 1098
511 - 635 - 741 - 1098
Press. statica esterna*
2
Pa
35 - <50> - <70> - <100> - <150>
35 - <50> - <70> - <100> - <150>
40 - <50> - <70> - <100> - <150>
40 - <50> - <70> - <100> - <150>
Motore
Tipo
Motore DC
Potenza resa
kW
0.121
0.121
0.300
0.300
Filtro dell’aria
Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo
refrigerante
Gas (svasatura)
mm
12.7
15.88
15.88
15.88
Liquido (svasatura)
mm
6.35
9.52
9.52
9.52
Diametro tubo di scolo locale
mm
O.D.32 (1-1/4")
O.D.32 (1-1/4")
O.D.32 (1-1/4")
O.D.32 (1-1/4")
Pressione sonora
(bassa-medio-alta)*
3
Raffreddamento
22.0-24.0-26.5-37.0
23.0-26.0-30.0-37.5
22.0-25.0-27.5-38.5
22.0-25.0-27.5-38.5
Riscaldamento
dB(A)
22.0-24.0-26.5-37.0
23.0-26.0-30.0-41.5
22.0-25.0-27.5-40.5
22.0-25.0-27.5-40.5
*
1
La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS.
Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
*
2
I valori della pressione statica esterna impostati in fabbrica sono mostrati senza < >
*
3
Misurato in camera anecoica.
Specifiche tecniche
MODELLO
PEFY-M100VMA-A1
PEFY-M125VMA-A1
PEFY-M140VMA-A1
Alimentazione
1-phase 220-230-240 V 50 Hz
Capacità di raffreddamento*
1
kW
11.2
14.0
16.0
Btu/h
38,200
47,800
54,600
Capacità di riscaldamento*
1
kW
12.5
16.0
18.0
Btu/h
42,700
54,600
61,400
Potenza consumata
Raffreddamento
kW
0.211
0.218
0.282
Riscaldamento
kW
0.140
0.197
0.206
Corrente
Raffreddamento
A
1.44-1.38-1.32
1.40-1.33-1.28
1.84 - 1.76 - 1.69
Riscaldamento
A
1.44-1.38-1.32
1.40-1.33-1.28
1.84 - 1.76 - 1.69
Finitura esterna
Lamina in acciaio zincato
Dimensioni AxLxP
mm
250 x 1400 x 732
250 x 1400 x 732
250 x 1600 x 732
Peso netto
kg
37
38
42
Scambiatore di calore
Alette trasversali (aletta in alluminio e tubo in rame)
Ventilatore
Tipo x quantità
Sirocco fan x 3
Sirocco fan x 3
Sirocco fan x 3
Portata d’aria
(basso-medio-alto)
m
3
/min
23.0 - 28.0 - 32.0 - 37.0
25.5 - 31.0 - 34.0 - 37.0
29.5 - 35.5 - 40.0 - 44.0
l/s
383 - 466 - 533 - 616
425 - 516 - 566 - 616
491 - 591 - 666 - 733
cfm
812 - 988 - 1129 - 1306
900 - 1094 - 1200 - 1306
1041 - 1253 - 1412 - 1553
Press. statica esterna*
2
Pa
40 - <50> - <70> - <100> - <150>
40 - <50> - <70> - <100> - <150>
40 - <50> - <70> - <100> - <150>
Motore
Tipo
Motore DC
Potenza resa
kW
0.300
0.300
0.300
Filtro dell’aria
Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo
refrigerante
Gas (svasatura)
mm
15.88
15.88
15.88
Liquido (svasatura)
mm
9.52
9.52
9.52
Diametro tubo di scolo locale
mm
O.D.32 (1-1/4")
O.D.32 (1-1/4")
O.D.32 (1-1/4")
Pressione sonora
(bassa-medio-alta)*
3
Raffreddamento
29.5 - 34.0 - 37.5 - 40.0
31.5 - 36.5 - 38.5 - 40.5
34.0 - 38.0 - 40.5 - 43.0
Riscaldamento
dB(A)
29.5 - 34.0 - 37.5 - 40.0
31.5 - 36.5 - 38.5 - 40.5
34.0 - 38.0 - 40.5 - 43.0
*
1
La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS.
Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
*
2
I valori della pressione statica esterna impostati in fabbrica sono mostrati senza < >
*
3
Misurato in camera anecoica.
138
