Key Technologies

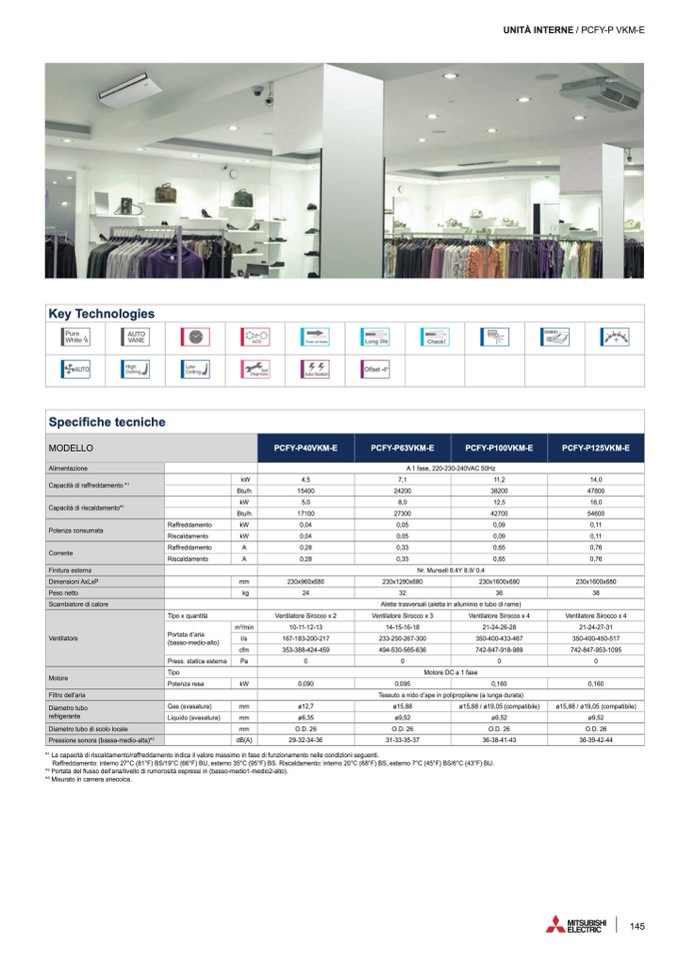

UNITÀ INTERNE / PCFY-P VKM-E
Long life
Check!
3
4
Offset -4°
Specifiche tecniche
MODELLO
PCFY-P40VKM-E
PCFY-P63VKM-E
PCFY-P100VKM-E
PCFY-P125VKM-E
Alimentazione
A 1 fase, 220-230-240VAC 50Hz
Capacità di raffreddamento *
1
kW
4,5
7,1
11,2
14,0
Btu/h
15400
24200
38200
47800
Capacità di riscaldamento*
1
kW
5,0
8,0
12,5
16,0
Btu/h
17100
27300
42700
54600
Potenza consumata
Raffreddamento
kW
0,04
0,05
0,09
0,11
Riscaldamento
kW
0,04
0,05
0,09
0,11
Corrente
Raffreddamento
A
0,28
0,33
0,65
0,76
Riscaldamento
A
0,28
0,33
0,65
0,76
Finitura esterna
Nr. Munsell 6.4Y 8.9/ 0.4
Dimensioni AxLxP
mm
230x960x680
230x1280x680
230x1600x680
230x1600x680
Peso netto
kg
24
32
36
38
Scambiatore di calore
Alette trasversali (aletta in alluminio e tubo di rame)
Ventilatore
Tipo x quantità
Ventilatore Sirocco x 2
Ventilatore Sirocco x 3
Ventilatore Sirocco x 4
Ventilatore Sirocco x 4
Portata d’aria
(basso-medio-alto)
m
3
/min
10-11-12-13
14-15-16-18
21-24-26-28
21-24-27-31
l/s
167-183-200-217
233-250-267-300
350-400-433-467
350-400-450-517
cfm
353-388-424-459
494-530-565-636
742-847-918-989
742-847-953-1095
Press. statica esterna
Pa
0
0
0
0
Motore
Tipo
Motore DC a 1 fase
Potenza resa
kW
0,090
0,095
0,160
0,160
Filtro dell’aria
Tessuto a nido d’ape in polipropilene (a lunga durata)
Diametro tubo
refrigerante
Gas (svasatura)
mm
ø12,7
ø15,88
ø15,88 / ø19,05 (compatibile)
ø15,88 / ø19,05 (compatibile)
Liquido (svasatura)
mm
ø6,35
ø9,52
ø9,52
ø9,52
Diametro tubo di scolo locale
mm
O.D. 26
O.D. 26
O.D. 26
O.D. 26
Pressione sonora (bassa-medio-alta)*
2
dB(A)
29-32-34-36
31-33-35-37
36-38-41-43
36-39-42-44
*
1
La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
*
2
Portata del flusso dell’aria/livello di rumorosità espressi in (basso-medio1-medio2-alto).
*
3
Misurato in camera anecoica.
145
