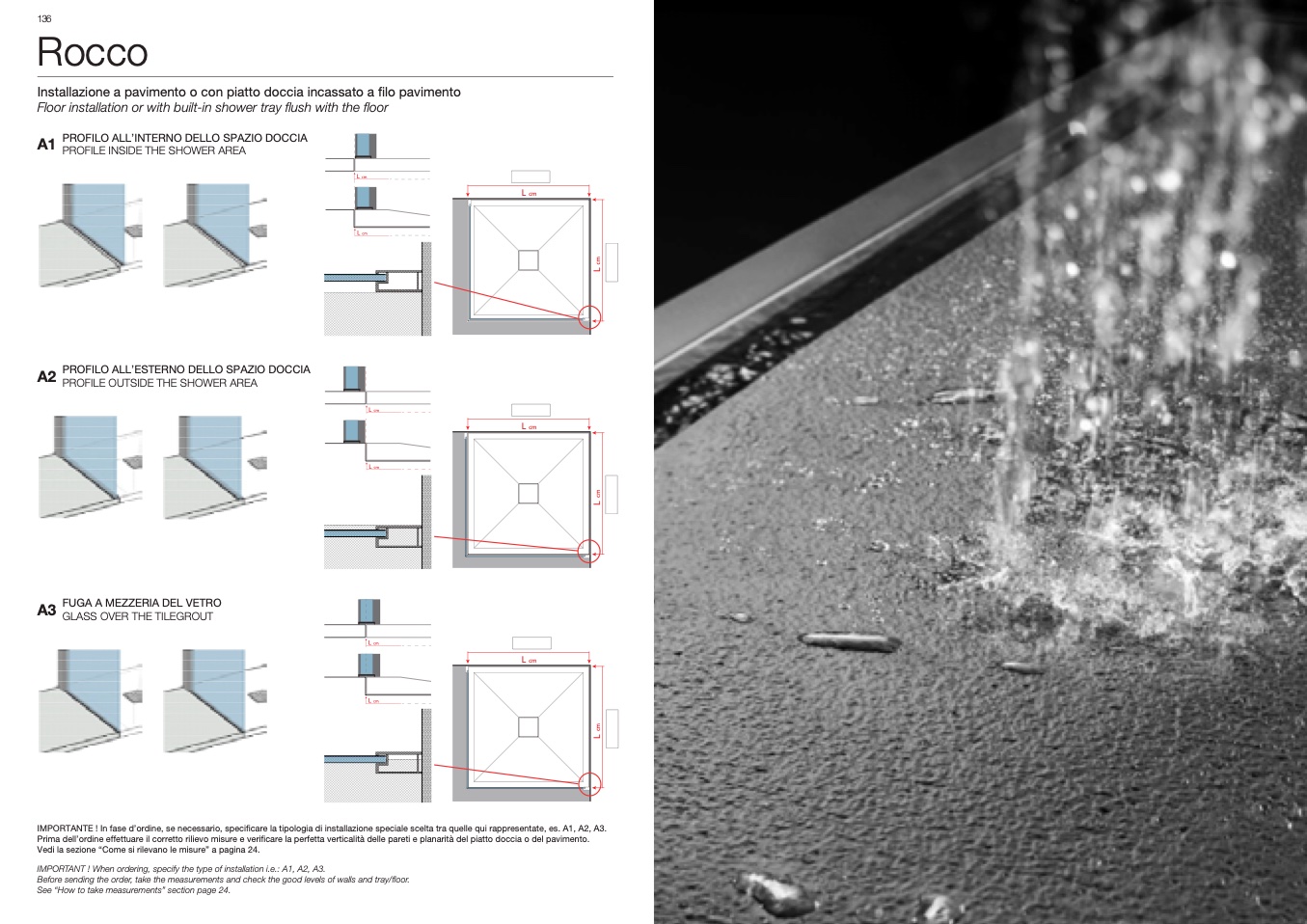

Rocco

Installazione a pavimento o con piatto doccia incassato a filo pavimento

Floor installation or with built-in shower tray flush with the floor

A1

PROFILO ALL’INTERNO DELLO SPAZIO DOCCIA

PROFILE INSIDE THE SHOWER AREA

A2

PROFILO ALL’ESTERNO DELLO SPAZIO DOCCIA

PROFILE OUTSIDE THE SHOWER AREA

A3

FUGA A MEZZERIA DEL VETRO

GLASS OVER THE TILEGROUT

IMPORTANTE ! In fase d’ordine, se necessario, speci

ficare la tipologia di installazione speciale scelta tra quelle qui rappresentate, es. A1, A2, A3.

Prima dell’ordine effettuare il corretto rilievo misure e verificare la perfetta verticalità delle pareti e planarità del piatto doccia o del pavimento.

Vedi la sezione “Come si rilevano le misure” a pagina 24.

IMPORTANT ! When ordering, specify the type of installation i.e.: A1, A2, A3.

Before sending the order, take the measurements and check the good levels of walls and tray/floor.

See “How to take measurements” section page 24.
