CATALOGO PARTI DI RICAMBIO

Rubinetteria

Edge

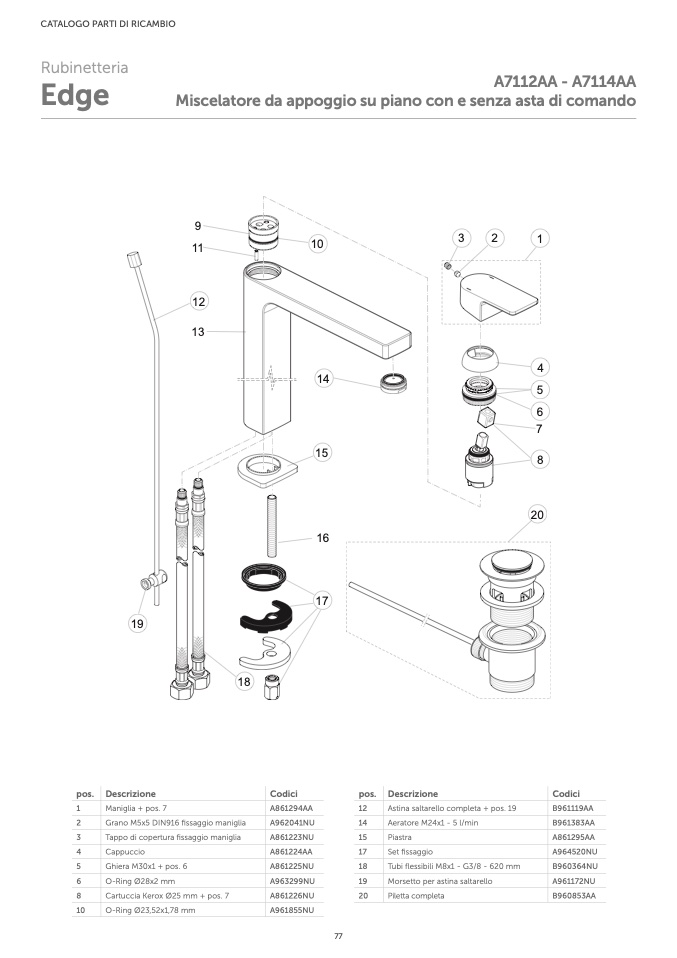

A7112AA - A7114AA

Miscelatore da appoggio su piano con e senza asta di comando

pos. Descrizione

Codici

A861294AA

A962041NU

A861223NU

A861224AA

A861225NU

A963299NU

A861226NU

A961855NU

pos. Descrizione

Codici

B961119AA

B961383AA

A861295AA

A964520NU

B960364NU

A961172NU

B960853AA

19

1

Maniglia + pos. 7

2

Grano M5x5 DIN916 fissaggio maniglia

3

Tappo di copertura fissaggio maniglia

4

Cappuccio

5

Ghiera M30x1 + pos. 6

6

O-Ring Ø28x2 mm

8

Cartuccia Kerox Ø25 mm + pos. 7

10

O-Ring Ø23,52x1,78 mm

12

Astina saltarello completa + pos. 19

14

Aeratore M24x1 - 5 l/min

15

Piastra

17

Set fissaggio

18

Tubi flessibili M8x1 - G3/8 - 620 mm

19

Morsetto per astina saltarello

20

Piletta completa

9

11

12

13

10

14

15

16

17

3

2

1

4

5

6

7

8

20

18

77
