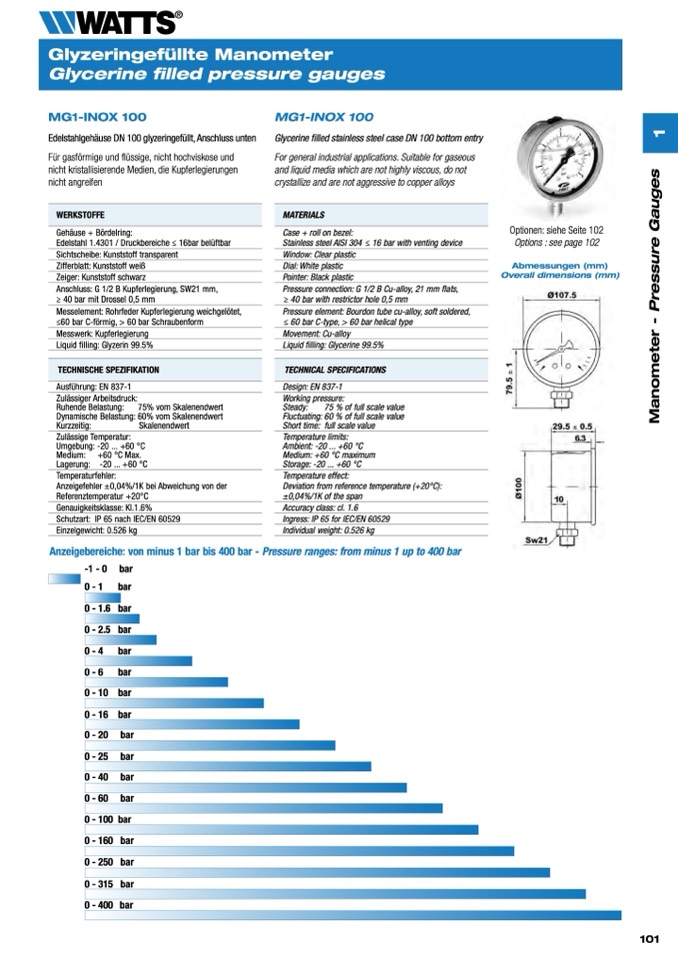

Glyzeringefüllte Manometer

Glycerine filled pressure gauges

MG1-INOX 100

Edelstahlgehäuse DN 100 glyzeringefüllt, Anschluss unten

Für gasförmige und flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen

WERKSTOFFE

Gehäuse + Bördelring:

Edelstahl 1.4301 / Druckbereiche ≤ 16bar belüftbar

Sichtscheibe: Kunststoff transparent

Zifferblatt: Kunststoff weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/2 B Kupferlegierung, SW21 mm,

≥ 40 bar mit Drossel 0,5 mm

Messwerk: Kupferlegierung

Liquid filling: Glyzerin 99.5%

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.1.6%

Schutzart: IP 65 nach IEC/EN 60529

Einzelgewicht: 0.526 kg

MG1-INOX 100

Glycerine filled stainless steel case DN 100 bottom entry

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys

MATERIALS

Case + roll on bezel:

Stainless steel AISI 304 ≤ 16 bar with venting device

Window: Clear plastic

Dial: White plastic

Pointer: Black plastic

Pressure connection: G 1/2 B Cu-alloy, 21 mm flats,

≥ 40 bar with restrictor hole 0,5 mm

Movement: Cu-alloy

Liquid filling: Glycerine 99.5%

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Ingress: IP 65 for IEC/EN 60529

Individual weight: 0.526 kg

Optionen: siehe Seite 102

Options : see page 102

Abmessungen (mm)

Overall dimensions (mm)

Messelement: Rohrfeder Kupferlegierung weichgelötet,

≤60 bar C-förmig, > 60 bar Schraubenform

Pressure element: Bourdon tube cu-alloy, soft soldered,

≤ 60 bar C-type, > 60 bar helical type

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Anzeigebereiche: von minus 1 bar bis 400 bar - Pressure ranges: from minus 1 up to 400 bar

-1 - 0 bar

0- 1 bar

0 - 1.6 bar

0 - 2.5 bar

0- 4 bar

0- 6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar

101
