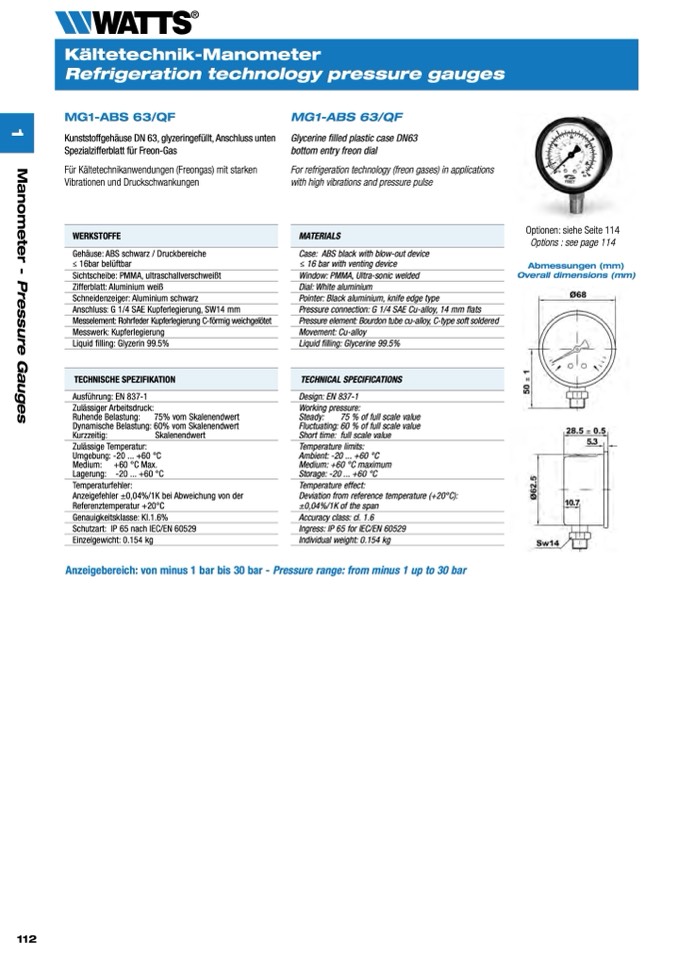

Kältetechnik-Manometer

Refrigeration technology pressure gauges

WERKSTOFFE

Sichtscheibe: PMMA, ultraschallverschweißt

Schneidenzeiger: Aluminium schwarz

Messelement: Rohrfeder Kupferlegierung C-förmig weichgelötet

Liquid filling: Glyzerin 99.5%

TECHNISCHE SPEZIFIKATION

Schutzart: IP 65 nach IEC/EN 60529

MATERIALS

Window: PMMA, Ultra-sonic welded

Pointer: Black aluminium, knife edge type

Pressure element: Bourdon tube cu-alloy, C-type soft soldered

Liquid filling: Glycerine 99.5%

TECHNICAL SPECIFICATIONS

Ingress: IP 65 for IEC/EN 60529

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

MG1-ABS 63/QF

Kunststoffgehäuse DN 63, glyzeringefüllt, Anschluss unten

Spezialzifferblatt für Freon-Gas

Für Kältetechnikanwendungen (Freongas) mit starken

Vibrationen und Druckschwankungen

Gehäuse: ABS schwarz / Druckbereiche

≤ 16bar belüftbar

Zifferblatt: Aluminium weiß

Anschluss: G 1/4 SAE Kupferlegierung, SW14 mm

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.1.6%

Einzelgewicht: 0.154 kg

MG1-ABS 63/QF

Glycerine filled plastic case DN63

bottom entry freon dial

For refrigeration technology (freon gases) in applications

with high vibrations and pressure pulse

Case: ABS black with blow-out device

≤ 16 bar with venting device

Dial: White aluminium

Pressure connection: G 1/4 SAE Cu-alloy, 14 mm flats

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Individual weight: 0.154 kg

Optionen: siehe Seite 114

Options : see page 114

Abmessungen (mm)

Overall dimensions (mm)

112

Anzeigebereich: von minus 1 bar bis 30 bar - Pressure range: from minus 1 up to 30 bar
