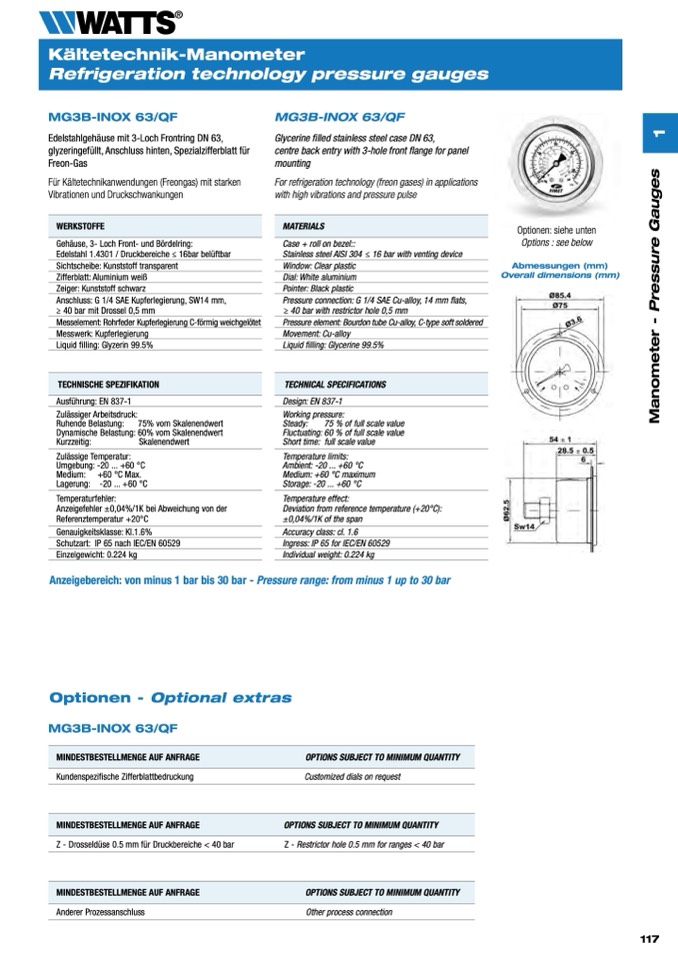

Kältetechnik-Manometer

Refrigeration technology pressure gauges

MG3B-INOX 63/QF

Edelstahlgehäuse mit 3-Loch Frontring DN 63,

glyzeringefüllt, Anschluss hinten, Spezialzifferblatt für

Freon-Gas

Für Kältetechnikanwendungen (Freongas) mit starken

Vibrationen und Druckschwankungen

WERKSTOFFE

Gehäuse, 3- Loch Front- und Bördelring:

Edelstahl 1.4301 / Druckbereiche ≤ 16bar belüftbar

Sichtscheibe: Kunststoff transparent

Zifferblatt: Aluminium weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/4 SAE Kupferlegierung, SW14 mm,

≥ 40 bar mit Drossel 0,5 mm

Messelement: Rohrfeder Kupferlegierung C-förmig weichgelötet

Messwerk: Kupferlegierung

Liquid filling: Glyzerin 99.5%

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.1.6%

Schutzart: IP 65 nach IEC/EN 60529

Einzelgewicht: 0.224 kg

MG3B-INOX 63/QF

Glycerine filled stainless steel case DN 63,

centre back entry with 3-hole front flange for panel

mounting

For refrigeration technology (freon gases) in applications

with high vibrations and pressure pulse

MATERIALS

Case + roll on bezel::

Stainless steel AISI 304 ≤ 16 bar with venting device

Window: Clear plastic

Dial: White aluminium

Pointer: Black plastic

Pressure connection: G 1/4 SAE Cu-alloy, 14 mm flats,

≥ 40 bar with restrictor hole 0,5 mm

Pressure element: Bourdon tube Cu-alloy, C-type soft soldered

Movement: Cu-alloy

Liquid filling: Glycerine 99.5%

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Ingress: IP 65 for IEC/EN 60529

Individual weight: 0.224 kg

Optionen: siehe unten

Options : see below

Abmessungen (mm)

Overall dimensions (mm)

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Anzeigebereich: von minus 1 bar bis 30 bar - Pressure range: from minus 1 up to 30 bar

Optionen - Optional extras

MG3B-INOX 63/QF

MINDESTBESTELLMENGE AUF ANFRAGE

Kundenspezifische Zifferblattbedruckung

MINDESTBESTELLMENGE AUF ANFRAGE

Z - Drosseldüse 0.5 mm für Druckbereiche < 40 bar

MINDESTBESTELLMENGE AUF ANFRAGE

Anderer Prozessanschluss

OPTIONS SUBJECT TO MINIMUM QUANTITY

Customized dials on request

OPTIONS SUBJECT TO MINIMUM QUANTITY

Z - Restrictor hole 0.5 mm for ranges < 40 bar

OPTIONS SUBJECT TO MINIMUM QUANTITY

Other process connection
