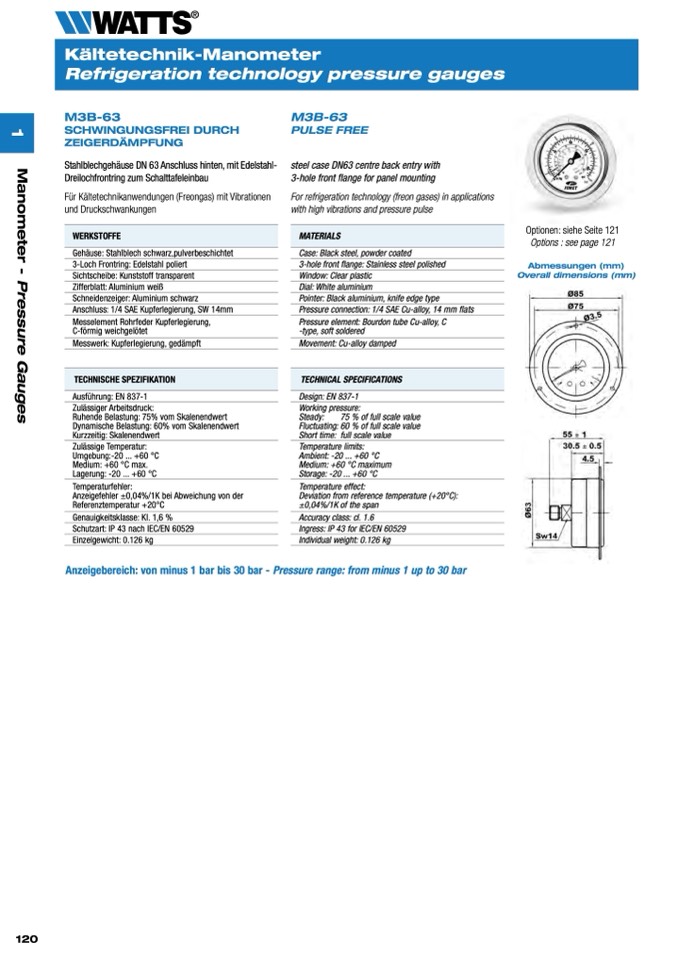

Kältetechnik-Manometer

Refrigeration technology pressure gauges

WERKSTOFFE

3-Loch Frontring: Edelstahl poliert

Zifferblatt: Aluminium weiß

Anschluss: 1/4 SAE Kupferlegierung, SW 14mm

Messwerk: Kupferlegierung, gedämpft

TECHNISCHE SPEZIFIKATION

Schutzart: IP 43 nach IEC/EN 60529

MATERIALS

3-hole front flange: Stainless steel polished

Dial: White aluminium

Pressure connection: 1/4 SAE Cu-alloy, 14 mm flats

Movement: Cu-alloy damped

TECHNICAL SPECIFICATIONS

Ingress: IP 43 for IEC/EN 60529

Zulässiger Arbeitsdruck:

Ruhende Belastung: 75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig: Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

M3B-63

SCHWINGUNGSFREI DURCH

ZEIGERDÄMPFUNG

Stahlblechgehäuse DN 63 Anschluss hinten, mit Edelstahl-

Dreilochfrontring zum Schalttafeleinbau

Für Kältetechnikanwendungen (Freongas) mit Vibrationen

und Druckschwankungen

Gehäuse: Stahlblech schwarz,pulverbeschichtet

Sichtscheibe: Kunststoff transparent

Schneidenzeiger: Aluminium schwarz

Messelement Rohrfeder Kupferlegierung,

C-förmig weichgelötet

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung:-20 ... +60 °C

Medium: +60 °C max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl. 1,6 %

Einzelgewicht: 0.126 kg

M3B-63

PULSE FREE

steel case DN63 centre back entry with

3-hole front flange for panel mounting

For refrigeration technology (freon gases) in applications

with high vibrations and pressure pulse

Case: Black steel, powder coated

Window: Clear plastic

Pointer: Black aluminium, knife edge type

Pressure element: Bourdon tube Cu-alloy, C

-type, soft soldered

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Individual weight: 0.126 kg

Optionen: siehe Seite 121

Options : see page 121

Abmessungen (mm)

Overall dimensions (mm)

120

Anzeigebereich: von minus 1 bar bis 30 bar - Pressure range: from minus 1 up to 30 bar
