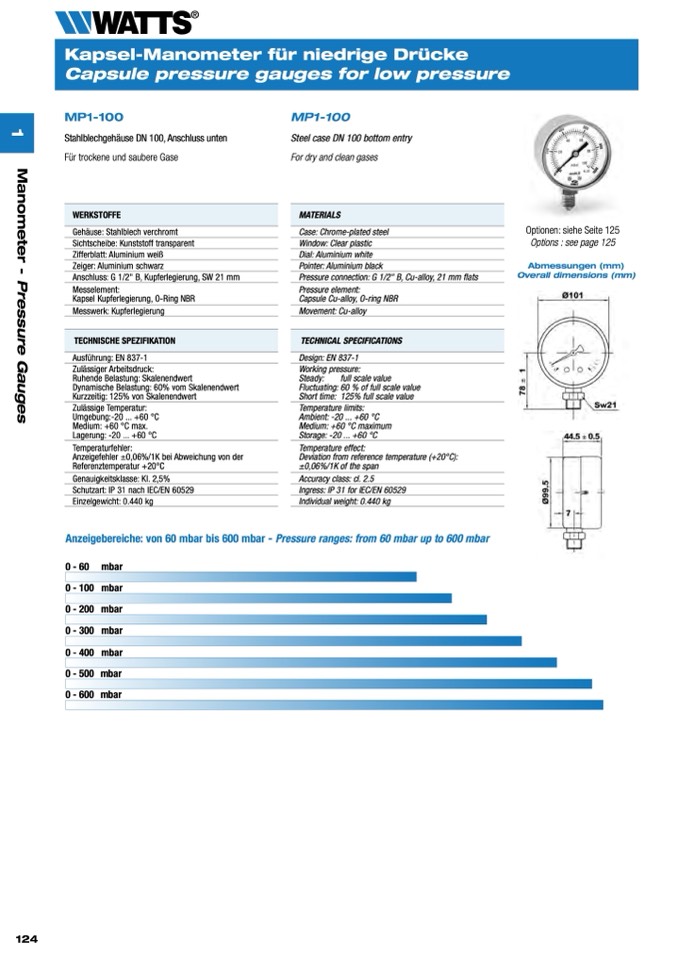

Kapsel-Manometer für niedrige Drücke

Capsule pressure gauges for low pressure

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Aluminium schwarz

TECHNISCHE SPEZIFIKATION

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Aluminium black

TECHNICAL SPECIFICATIONS

Ingress: IP 31 for IEC/EN 60529

Messelement:

Kapsel Kupferlegierung, O-Ring NBR

Pressure element:

Capsule Cu-alloy, O-ring NBR

Zulässiger Arbeitsdruck:

Ruhende Belastung: Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig: 125% von Skalenendwert

Working pressure:

Steady:

full scale value

Fluctuating: 60 % of full scale value

Short time: 125% full scale value

Temperaturfehler:

Anzeigefehler ±0,06%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,06%/1K of the span

MP1-100

Stahlblechgehäuse DN 100, Anschluss unten

Für trockene und saubere Gase

Gehäuse: Stahlblech verchromt

Zifferblatt: Aluminium weiß

Anschluss: G 1/2" B, Kupferlegierung, SW 21 mm

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung:-20 ... +60 °C

Medium: +60 °C max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl. 2,5%

Einzelgewicht: 0.440 kg

MP1-100

Steel case DN 100 bottom entry

For dry and clean gases

Case: Chrome-plated steel

Dial: Aluminium white

Pressure connection: G 1/2" B, Cu-alloy, 21 mm flats

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5

Individual weight: 0.440 kg

Optionen: siehe Seite 125

Options : see page 125

Abmessungen (mm)

Overall dimensions (mm)

124

Anzeigebereiche: von 60 mbar bis 600 mbar - Pressure ranges: from 60 mbar up to 600 mbar

0 - 60 mbar

0 - 100 mbar

0 - 200 mbar

0 - 300 mbar

0 - 400 mbar

0-500 mbar

0-600 mbar
