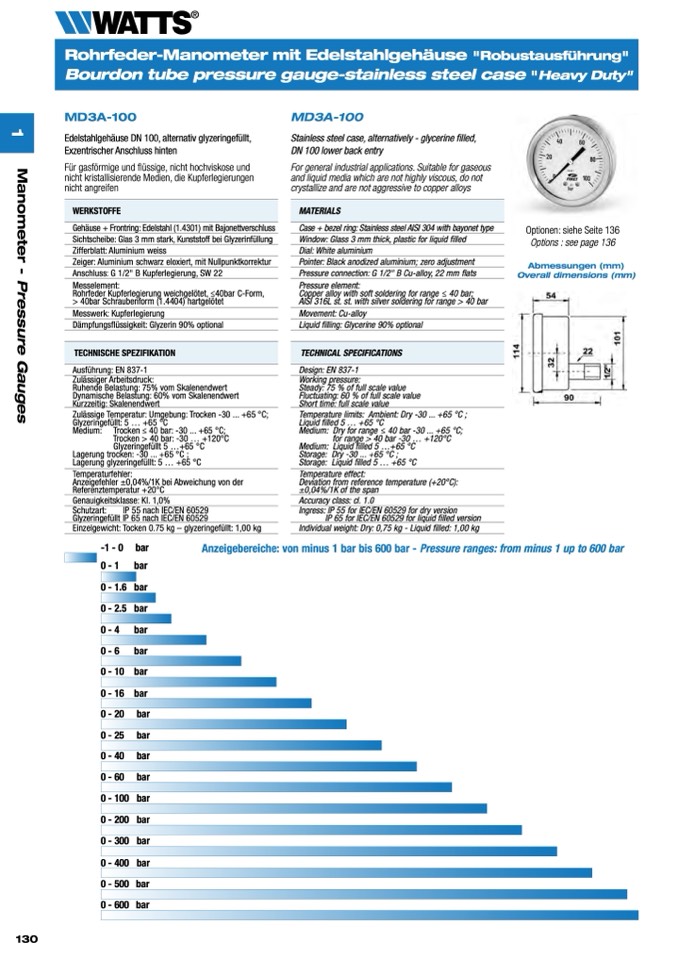

Rohrfeder-Manometer mit Edelstahlgehäuse "Robustausführung"

Bourdon tube pressure gauge-stainless steel case "Heavy Duty"

WERKSTOFFE

Sichtscheibe: Glas 3 mm stark, Kunststoff bei Glyzerinfüllung

Zeiger: Aluminium schwarz eloxiert, mit Nullpunktkorrektur

Dämpfungsflüssigkeit: Glyzerin 90% optional

TECHNISCHE SPEZIFIKATION

MATERIALS

Window: Glass 3 mm thick, plastic for liquid filled

Pointer: Black anodized aluminium; zero adjustment

Liquid filling: Glycerine 90% optional

TECHNICAL SPECIFICATIONS

Messelement:

Rohrfeder Kupferlegierung weichgelötet, ≤40bar C-Form,

> 40bar Schraubenform (1.4404) hartgelötet

Pressure element:

Copper alloy with soft soldering for range ≤ 40 bar;

AISI 316L st. st. with silver soldering for range > 40 bar

Zulässiger Arbeitsdruck:

Ruhende Belastung: 75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig: Skalenendwert

Working pressure:

Steady: 75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Schutzart:

IP 55 nach IEC/EN 60529

Glyzeringefüllt IP 65 nach IEC/EN 60529

Ingress: IP 55 for IEC/EN 60529 for dry version

IP 65 for IEC/EN 60529 for liquid filled version

MD3A-100

Edelstahlgehäuse DN 100, alternativ glyzeringefüllt,

Exzentrischer Anschluss hinten

Für gasförmige und

flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen

Gehäuse + Frontring: Edelstahl (1.4301) mit Bajonettverschluss

Zifferblatt: Aluminium weiss

Anschluss: G 1/2" B Kupferlegierung, SW 22

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur: Umgebung: Trocken -30 ... +65 °C;

Glyzeringefüllt: 5 ... +65 °C

Medium: Trocken ≤ 40 bar: -30 ... +65 °C;

MD3A-100

Stainless steel case, alternatively - glycerine filled,

DN 100 lower back entry

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys

Case + bezel ring: Stainless steel AISI 304 with bayonet type

Dial: White aluminium

Pressure connection: G 1/2" B Cu-alloy, 22 mm flats

Movement: Cu-alloy

Design: EN 837-1

Optionen: siehe Seite 136

Options : see page 136

Abmessungen (mm)

Overall dimensions (mm)

Trocken > 40 bar: -30 ... +120°C

for range > 40 bar -30 ... +120°C

Medium: Liquid filled 5 ...+65 °C

Glyzeringefüllt 5 ...+65 °C

Lagerung trocken: -30 ... +65 °C ;

Storage: Dry -30 ... +65 °C ;

Storage: Liquid filled 5 ... +65 °C

Lagerung glyzeringefüllt: 5 ... +65 °C

Genauigkeitsklasse: Kl. 1,0%

Einzelgewicht: Tocken 0.75 kg – glyzeringefüllt: 1,00 kg

Accuracy class: cl. 1.0

Individual weight: Dry: 0,75 kg - Liquid filled: 1,00 kg

Temperature limits: Ambient: Dry -30 ... +65 °C ;

Liquid filled 5 ... +65 °C

Medium: Dry for range ≤ 40 bar -30 ... +65 °C;

130

-1 - 0 bar

0 -1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 200 bar

0 - 300 bar

0 - 400 bar

0-500 bar

0-600 bar

Anzeigebereiche: von minus 1 bar bis 600 bar - Pressure ranges: from minus 1 up to 600 bar
