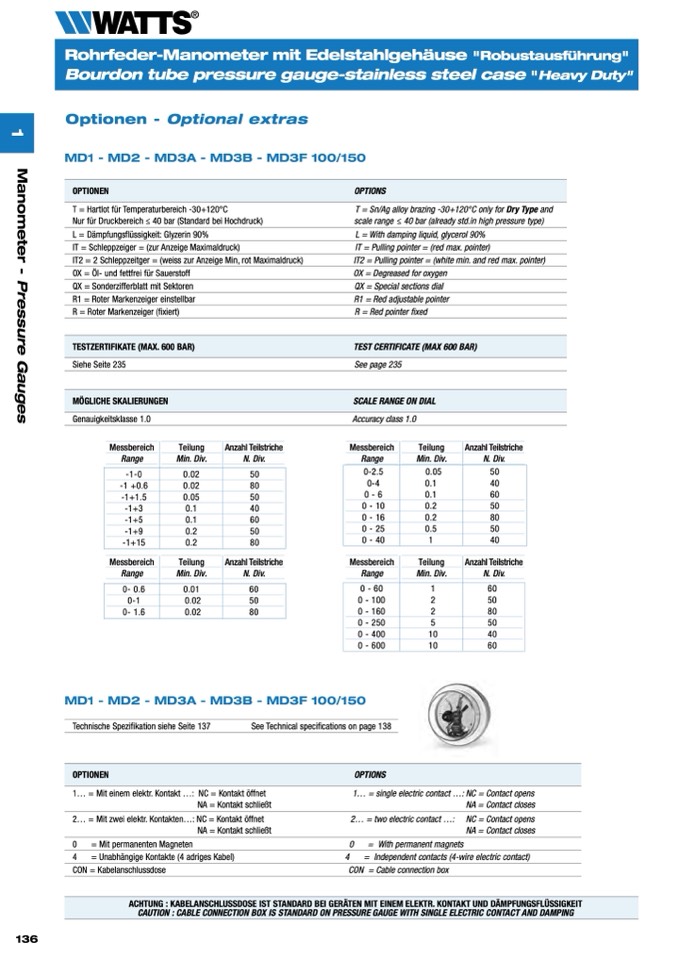

Rohrfeder-Manometer mit Edelstahlgehäuse "Robustausführung"
Bourdon tube pressure gauge-stainless steel case "Heavy Duty"
Optionen - Optional extras
OPTIONEN
L = Dämpfungsflüssigkeit: Glyzerin 90%
IT2 = 2 Schleppzeitger = (weiss zur Anzeige Min, rot Maximaldruck)
QX = Sonderzifferblatt mit Sektoren
R = Roter Markenzeiger (fixiert)
OPTIONS
L = With damping liquid, glycerol 90%
IT2 = Pulling pointer = (white min. and red max. pointer)
QX = Special sections dial
R = Red pointer fixed
TEST CERTIFICATE (MAX 600 BAR)
SCALE RANGE ON DIAL
TESTZERTIFIKATE (MAX. 600 BAR)
MÖGLICHE SKALIERUNGEN
-1 +0.6
-1+1.5
-1+3
-1+5
-1+9
-1+15
Teilung
0.02
0.02
0.05
0.1
0.1
0.2
0.2
Teilung
Min. Div.
Min. Div.
-1-0
0-2.5
0-4
0-6
0 - 10
0 - 16
0 - 25
0 - 40
0.05
0.1
0.1
0.2
0.2
0.5
1
50
40
60
50
80
50
40
0- 1.6
Min. Div.
0.02
0.02
50
80
50
40
60
50
80
Teilung
0- 0.6
0-1
0.01
60
50
80
0 - 400
0 - 600
Teilung
Min. Div.
0 - 60
0 - 100
0 - 160
0 - 250
1
2
2
5
10
10
60
50
80
50
40
60
Technische Spezifikation siehe Seite 137
OPTIONEN
4
= Unabhängige Kontakte (4 adriges Kabel)
See Technical specifications on page 138
OPTIONS
4
= Independent contacts (4-wire electric contact)
2... = Mit zwei elektr. Kontakten...: NC = Kontakt öffnet
2... = two electric contact ...: NC = Contact opens
NA = Kontakt schließt
NA = Contact closes
ACHTUNG : KABELANSCHLUSSDOSE IST STANDARD BEI GERÄTEN MIT EINEM ELEKTR. KONTAKT UND DÄMPFUNGSFLÜSSIGKEIT
CAUTION : CABLE CONNECTION BOX IS STANDARD ON PRESSURE GAUGE WITH SINGLE ELECTRIC CONTACT AND DAMPING
MD1 - MD2 - MD3A - MD3B - MD3F 100/150
T = Hartlot für Temperaturbereich -30+120°C
Nur für Druckbereich ≤ 40 bar (Standard bei Hochdruck)
IT = Schleppzeiger = (zur Anzeige Maximaldruck)
OX = Öl- und fettfrei für Sauerstoff
R1 = Roter Markenzeiger einstellbar
T = Sn/Ag alloy brazing -30+120°C only for Dry Type and
scale range ≤ 40 bar (already std.in high pressure type)
IT = Pulling pointer = (red max. pointer)
OX = Degreased for oxygen
R1 = Red adjustable pointer
Siehe Seite 235
Genauigkeitsklasse 1.0
Messbereich
Range
Messbereich
Range
Anzahl Teilstriche
N. Div.
Anzahl Teilstriche
N. Div.
See page 235
Accuracy class 1.0
Messbereich
Range
Messbereich
Range
Anzahl Teilstriche
N. Div.
Anzahl Teilstriche
N. Div.
MD1 - MD2 - MD3A - MD3B - MD3F 100/150
1... = Mit einem elektr. Kontakt ...: NC = Kontakt öffnet
NA = Kontakt schließt
0
= Mit permanenten Magneten
CON = Kabelanschlussdose
1... = single electric contact ...: NC = Contact opens
NA = Contact closes
0
= With permanent magnets
CON = Cable connection box
