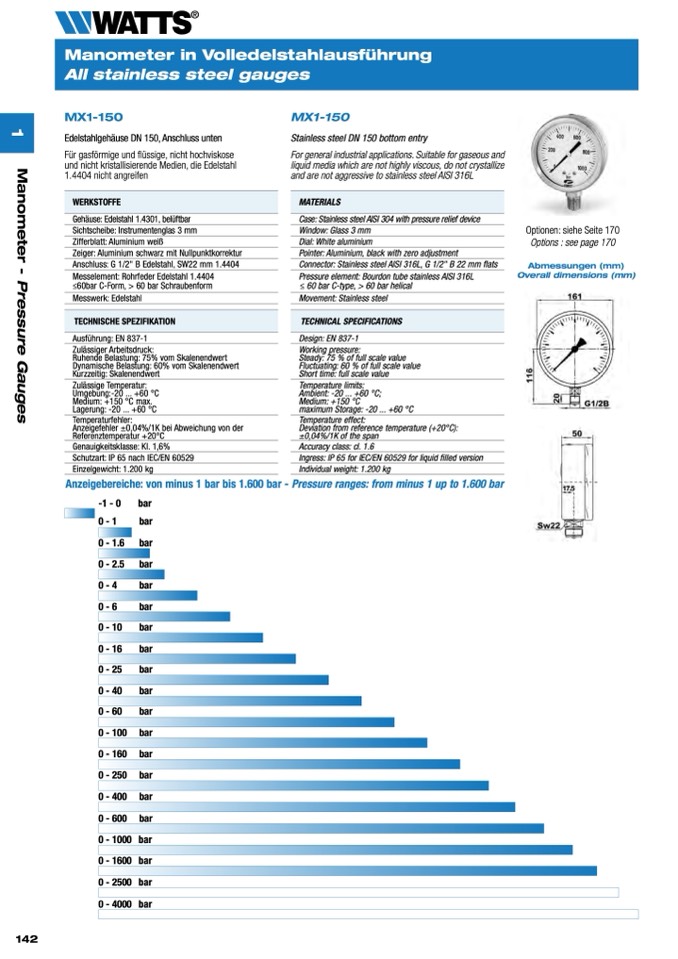

Manometer in Volledelstahlausführung

All stainless steel gauges

WERKSTOFFE

Sichtscheibe: Instrumentenglas 3 mm

Zeiger: Aluminium schwarz mit Nullpunktkorrektur

TECHNISCHE SPEZIFIKATION

Schutzart: IP 65 nach IEC/EN 60529

MATERIALS

Window: Glass 3 mm

Pointer: Aluminium, black with zero adjustment

TECHNICAL SPECIFICATIONS

Ingress: IP 65 for IEC/EN 60529 for liquid filled version

Messelement: Rohrfeder Edelstahl 1.4404

≤60bar C-Form, > 60 bar Schraubenform

Pressure element: Bourdon tube stainless AISI 316L

≤ 60 bar C-type, > 60 bar helical

Zulässiger Arbeitsdruck:

Ruhende Belastung: 75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig: Skalenendwert

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Working pressure:

Steady: 75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

MX1-150

Edelstahlgehäuse DN 150, Anschluss unten

Für gasförmige und

flüssige, nicht hochviskose

und nicht kristallisierende Medien, die Edelstahl

1.4404 nicht angreifen

Gehäuse: Edelstahl 1.4301, belüftbar

Zifferblatt: Aluminium weiß

Anschluss: G 1/2" B Edelstahl, SW22 mm 1.4404

Messwerk: Edelstahl

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung:-20 ... +60 °C

Medium: +150 °C max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl. 1,6%

Einzelgewicht: 1.200 kg

MX1-150

Stainless steel DN 150 bottom entry

For general industrial applications. Suitable for gaseous and

liquid media which are not highly viscous, do not crystallize

and are not aggressive to stainless steel AISI 316L

Case: Stainless steel AISI 304 with pressure relief device

Dial: White aluminium

Connector: Stainless steel AISI 316L, G 1/2" B 22 mm flats

Movement: Stainless steel

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C;

Medium: +150 °C

maximum Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Individual weight: 1.200 kg

Optionen: siehe Seite 170

Options : see page 170

Abmessungen (mm)

Overall dimensions (mm)

Anzeigebereiche: von minus 1 bar bis 1.600 bar - Pressure ranges: from minus 1 up to 1.600 bar

-1 - 0

bar

0 -1

bar

0 - 1.6 bar

0 - 2.5 bar

0 -4

bar

0 -6

bar

0 - 10

bar

0 - 16

bar

0 - 25

bar

0 - 40

bar

0 - 60

bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 400 bar

0 - 600 bar

0-1000 bar

0-1600 bar

0-2500 bar

0-4000 bar
