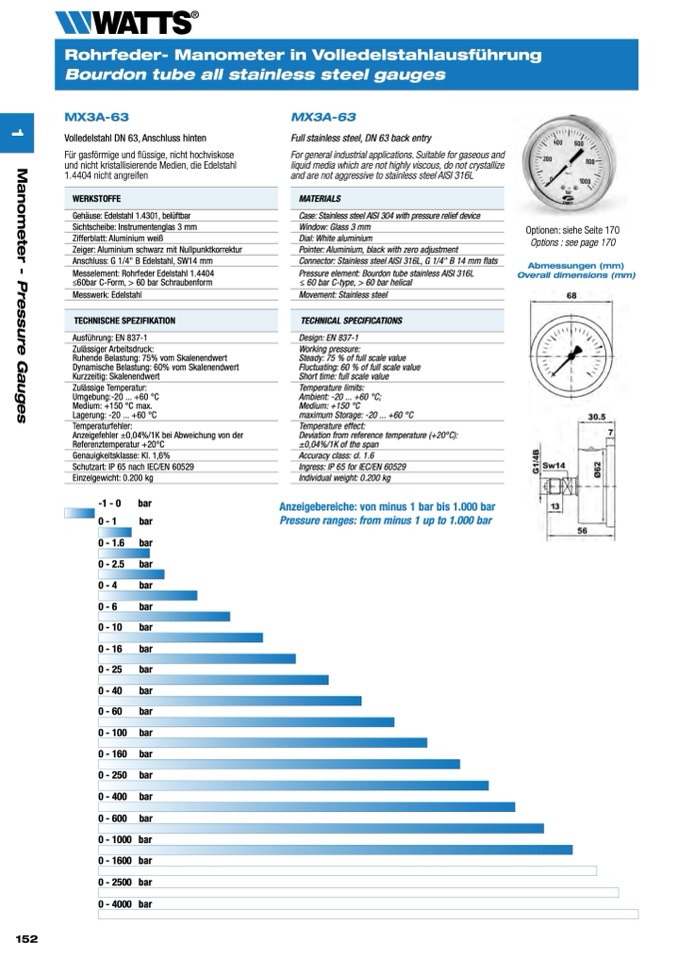

Rohrfeder- Manometer in Volledelstahlausführung

Bourdon tube all stainless steel gauges

WERKSTOFFE

Sichtscheibe: Instrumentenglas 3 mm

Zeiger: Aluminium schwarz mit Nullpunktkorrektur

TECHNISCHE SPEZIFIKATION

Schutzart: IP 65 nach IEC/EN 60529

MATERIALS

Window: Glass 3 mm

Pointer: Aluminium, black with zero adjustment

TECHNICAL SPECIFICATIONS

Ingress: IP 65 for IEC/EN 60529

Messelement: Rohrfeder Edelstahl 1.4404

≤60bar C-Form, > 60 bar Schraubenform

Pressure element: Bourdon tube stainless AISI 316L

≤ 60 bar C-type, > 60 bar helical

Zulässiger Arbeitsdruck:

Ruhende Belastung: 75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig: Skalenendwert

Working pressure:

Steady: 75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

MX3A-63

Volledelstahl DN 63, Anschluss hinten

Für gasförmige und

flüssige, nicht hochviskose

und nicht kristallisierende Medien, die Edelstahl

1.4404 nicht angreifen

Gehäuse: Edelstahl 1.4301, belüftbar

Zifferblatt: Aluminium weiß

Anschluss: G 1/4" B Edelstahl, SW14 mm

Messwerk: Edelstahl

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung:-20 ... +60 °C

Medium: +150 °C max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl. 1,6%

Einzelgewicht: 0.200 kg

-1 - 0

bar

0 -1

0 - 1.6 bar

0 - 2.5 bar

0 -4

bar

0 -6

bar

0 - 10

bar

0 - 16

bar

0 - 25

bar

0 - 40

bar

0 - 60

bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 400 bar

0 - 600 bar

0-1000 bar

0-1600 bar

0-2500 bar

0-4000 bar

MX3A-63

Full stainless steel, DN 63 back entry

For general industrial applications. Suitable for gaseous and

liquid media which are not highly viscous, do not crystallize

and are not aggressive to stainless steel AISI 316L

Case: Stainless steel AISI 304 with pressure relief device

Dial: White aluminium

Connector: Stainless steel AISI 316L, G 1/4" B 14 mm flats

Movement: Stainless steel

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C;

Medium: +150 °C

maximum Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Individual weight: 0.200 kg

Anzeigebereiche: von minus 1 bar bis 1.000 bar

Pressure ranges: from minus 1 up to 1.000 bar

Optionen: siehe Seite 170

Options : see page 170

Abmessungen (mm)

Overall dimensions (mm)
