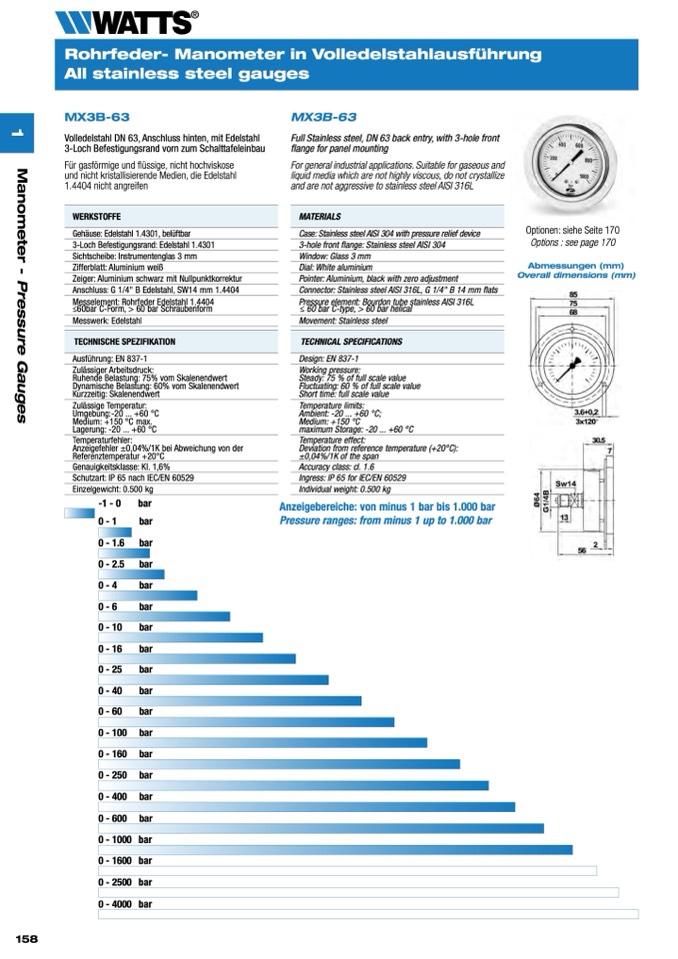

Rohrfeder- Manometer in Volledelstahlausführung

All stainless steel gauges

WERKSTOFFE

3-Loch Befestigungsrand: Edelstahl 1.4301

Zifferblatt: Aluminium weiß

Anschluss: G 1/4" B Edelstahl, SW14 mm 1.4404

MATERIALS

3-hole front flange: Stainless steel AISI 304

Dial: White aluminium

Connector: Stainless steel AISI 316L, G 1/4" B 14 mm flats

Messwerk: Edelstahl

TECHNISCHE SPEZIFIKATION

Movement: Stainless steel

TECHNICAL SPECIFICATIONS

Zulässiger Arbeitsdruck:

Ruhende Belastung: 75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig: Skalenendwert

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Working pressure:

Steady: 75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Schutzart: IP 65 nach IEC/EN 60529

Ingress: IP 65 for IEC/EN 60529

MX3B-63

Volledelstahl DN 63, Anschluss hinten, mit Edelstahl

3-Loch Befestigungsrand vorn zum Schalttafeleinbau

Für gasförmige und

flüssige, nicht hochviskose

und nicht kristallisierende Medien, die Edelstahl

1.4404 nicht angreifen

Gehäuse: Edelstahl 1.4301, belüftbar

Sichtscheibe: Instrumentenglas 3 mm

Zeiger: Aluminium schwarz mit Nullpunktkorrektur

Messelement: Rohrfeder Edelstahl 1.4404

≤60bar C-Form, > 60 bar Schraubenform

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung:-20 ... +60 °C

Medium: +150 °C max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl. 1,6%

Einzelgewicht: 0.500 kg

-1 - 0

bar

0 -1

0 - 1.6 bar

0 - 2.5 bar

0 -4

bar

0 -6

bar

0 - 10

bar

0 - 16

bar

0 - 25

bar

0 - 40

bar

0 - 60

bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 400 bar

0 - 600 bar

0-1000 bar

0-1600 bar

0-2500 bar

0-4000 bar

MX3B-63

Full Stainless steel, DN 63 back entry, with 3-hole front

flange for panel mounting

For general industrial applications. Suitable for gaseous and

liquid media which are not highly viscous, do not crystallize

and are not aggressive to stainless steel AISI 316L

Case: Stainless steel AISI 304 with pressure relief device

Window: Glass 3 mm

Pointer: Aluminium, black with zero adjustment

Pressure element: Bourdon tube stainless AISI 316L

≤ 60 bar C-type, > 60 bar helical

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C;

Medium: +150 °C

maximum Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Individual weight: 0.500 kg

Anzeigebereiche: von minus 1 bar bis 1.000 bar

Pressure ranges: from minus 1 up to 1.000 bar

Optionen: siehe Seite 170

Options : see page 170

Abmessungen (mm)

Overall dimensions (mm)
