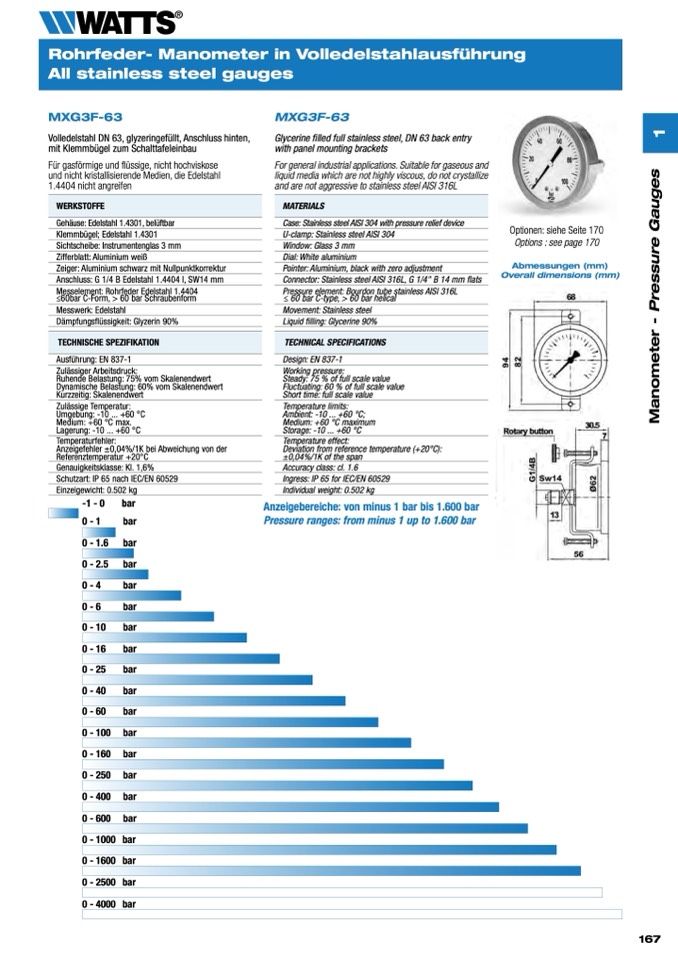

Rohrfeder- Manometer in Volledelstahlausführung

All stainless steel gauges

MXG3F-63

Volledelstahl DN 63, glyzeringefüllt, Anschluss hinten,

mit Klemmbügel zum Schalttafeleinbau

Für gasförmige und flüssige, nicht hochviskose

und nicht kristallisierende Medien, die Edelstahl

1.4404 nicht angreifen

WERKSTOFFE

Gehäuse: Edelstahl 1.4301, belüftbar

Klemmbügel; Edelstahl 1.4301

Sichtscheibe: Instrumentenglas 3 mm

Zifferblatt: Aluminium weiß

Zeiger: Aluminium schwarz mit Nullpunktkorrektur

Anschluss: G 1/4 B Edelstahl 1.4404 l, SW14 mm

Messelement: Rohrfeder Edelstahl 1.4404

≤60bar C-Form, > 60 bar Schraubenform

Messwerk: Edelstahl

Dämpfungsflüssigkeit: Glyzerin 90%

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -10 ... +60 °C

Medium: +60 °C max.

Lagerung: -10 ... +60 °C

Genauigkeitsklasse: Kl. 1,6%

Schutzart: IP 65 nach IEC/EN 60529

Einzelgewicht: 0.502 kg

-1 - 0

bar

0- 1

0 - 1.6 bar

0 - 2.5 bar

0- 4

bar

0- 6

bar

0 - 10

bar

0 - 16

bar

0 - 25

bar

0 - 40

bar

0 - 60

bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 400 bar

0 - 600 bar

0-1000 bar

0-1600 bar

0-2500 bar

0-4000 bar

MXG3F-63

Glycerine filled full stainless steel, DN 63 back entry

with panel mounting brackets

For general industrial applications. Suitable for gaseous and

liquid media which are not highly viscous, do not crystallize

and are not aggressive to stainless steel AISI 316L

MATERIALS

Case: Stainless steel AISI 304 with pressure relief device

U-clamp: Stainless steel AISI 304

Window: Glass 3 mm

Dial: White aluminium

Pointer: Aluminium, black with zero adjustment

Connector: Stainless steel AISI 316L, G 1/4" B 14 mm flats

Pressure element: Bourdon tube stainless AISI 316L

≤ 60 bar C-type, > 60 bar helical

Movement: Stainless steel

Liquid filling: Glycerine 90%

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -10 ... +60 °C;

Medium: +60 °C maximum

Storage: -10 ... +60 °C

Accuracy class: cl. 1.6

Ingress: IP 65 for IEC/EN 60529

Individual weight: 0.502 kg

Anzeigebereiche: von minus 1 bar bis 1.600 bar

Pressure ranges: from minus 1 up to 1.600 bar

Optionen: siehe Seite 170

Options : see page 170

Abmessungen (mm)

Overall dimensions (mm)

Zulässiger Arbeitsdruck:

Ruhende Belastung: 75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig: Skalenendwert

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Working pressure:

Steady: 75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

bar
