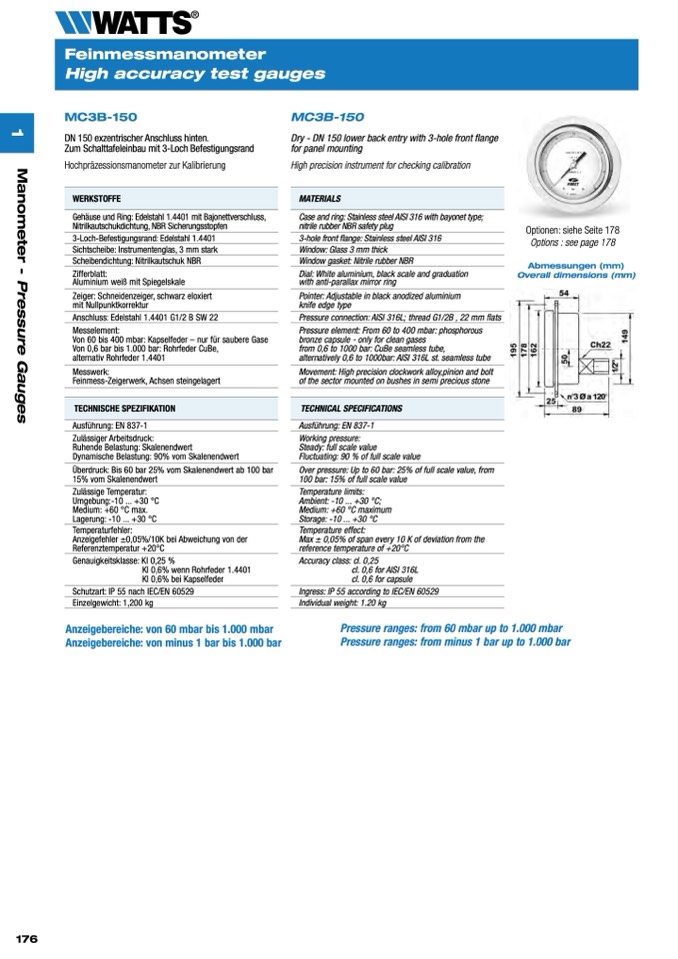

Feinmessmanometer

High accuracy test gauges

WERKSTOFFE

3-Loch-Befestigungsrand: Edelstahl 1.4401

Scheibendichtung: Nitrilkautschuk NBR

TECHNISCHE SPEZIFIKATION

MATERIALS

3-hole front flange: Stainless steel AISI 316

Window gasket: Nitrile rubber NBR

TECHNICAL SPECIFICATIONS

Zeiger: Schneidenzeiger, schwarz eloxiert

mit Nullpunktkorrektur

Pointer: Adjustable in black anodized aluminium

knife edge type

Messelement:

Von 60 bis 400 mbar: Kapselfeder – nur für saubere Gase

Von 0,6 bar bis 1.000 bar: Rohrfeder CuBe,

alternativ Rohrfeder 1.4401

Pressure element: From 60 to 400 mbar: phosphorous

bronze capsule - only for clean gases

from 0,6 to 1000 bar: CuBe seamless tube,

alternatively 0,6 to 1000bar: AISI 316L st. seamless tube

Zulässiger Arbeitsdruck:

Ruhende Belastung: Skalenendwert

Dynamische Belastung: 90% vom Skalenendwert

Working pressure:

Steady: full scale value

Fluctuating: 90 % of full scale value

Zulässige Temperatur:

Umgebung:-10 ... +30 °C

Medium: +60 °C max.

Lagerung: -10 ... +30 °C

Temperature limits:

Ambient: -10 ... +30 °C;

Medium: +60 °C maximum

Storage: -10 ... +30 °C

Genauigkeitsklasse: Kl 0,25 %

Kl 0,6% wenn Rohrfeder 1.4401

Kl 0,6% bei Kapselfeder

Accuracy class: cl. 0,25

cl. 0,6 for AISI 316L

cl. 0,6 for capsule

Einzelgewicht: 1,200 kg

Individual weight: 1.20 kg

MC3B-150

DN 150 exzentrischer Anschluss hinten.

Zum Schalttafeleinbau mit 3-Loch Befestigungsrand

Hochpräzessionsmanometer zur Kalibrierung

Gehäuse und Ring: Edelstahl 1.4401 mit Bajonettverschluss,

Nitrilkautschukdichtung, NBR Sicherungsstopfen

Sichtscheibe: Instrumentenglas, 3 mm stark

Zifferblatt:

Aluminium weiß mit Spiegelskale

Anschluss: Edelstahl 1.4401 G1/2 B SW 22

Messwerk:

Feinmess-Zeigerwerk, Achsen steingelagert

Ausführung: EN 837-1

Überdruck: Bis 60 bar 25% vom Skalenendwert ab 100 bar

15% vom Skalenendwert

Temperaturfehler:

Anzeigefehler ±0,05%/10K bei Abweichung von der

Referenztemperatur +20°C

Schutzart: IP 55 nach IEC/EN 60529

Anzeigebereiche: von 60 mbar bis 1.000 mbar

Anzeigebereiche: von minus 1 bar bis 1.000 bar

MC3B-150

Dry - DN 150 lower back entry with 3-hole front flange

for panel mounting

High precision instrument for checking calibration

Case and ring: Stainless steel AISI 316 with bayonet type;

nitrile rubber NBR safety plug

Window: Glass 3 mm thick

Dial: White aluminium, black scale and graduation

with anti-parallax mirror ring

Pressure connection: AISI 316L; thread G1/2B , 22 mm flats

Movement: High precision clockwork alloy,pinion and bolt

of the sector mounted on bushes in semi precious stone

Ausführung: EN 837-1

Over pressure: Up to 60 bar: 25% of full scale value, from

100 bar: 15% of full scale value

Temperature effect:

Max ± 0,05% of span every 10 K of deviation from the

reference temperature of +20°C

Ingress: IP 55 according to IEC/EN 60529

Optionen: siehe Seite 178

Options : see page 178

Abmessungen (mm)

Overall dimensions (mm)

176

Pressure ranges: from 60 mbar up to 1.000 mbar

Pressure ranges: from minus 1 bar up to 1.000 bar
