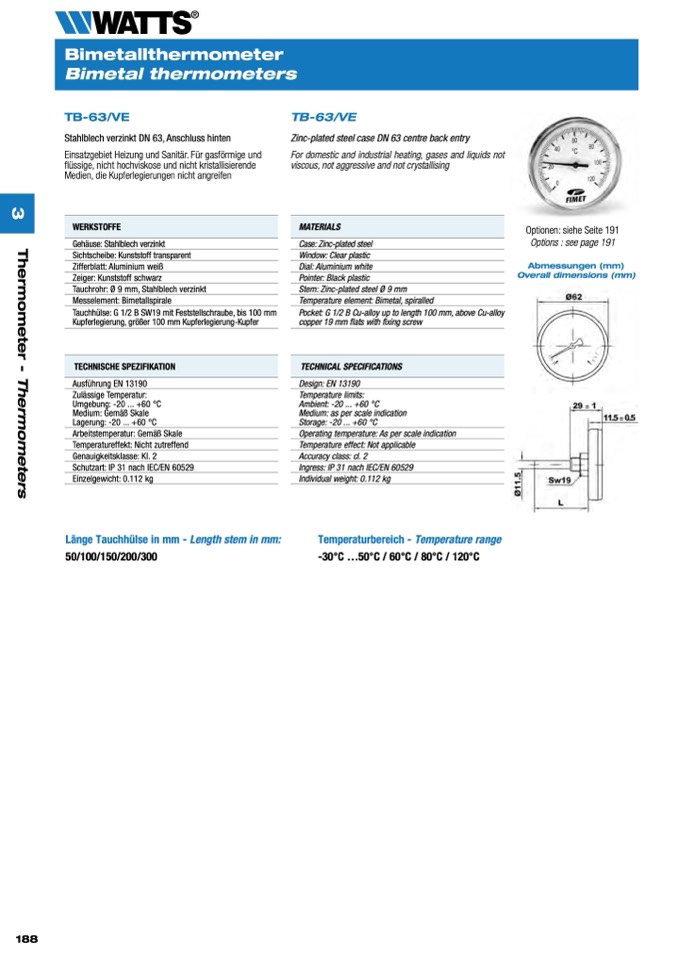

Bimetallthermometer

Bimetal thermometers

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

Messelement: Bimetallspirale

TECHNISCHE SPEZIFIKATION

Temperatureffekt: Nicht zutreffend

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Black plastic

Temperature element: Bimetal, spiralled

TECHNICAL SPECIFICATIONS

Temperature effect: Not applicable

Ingress: IP 31 nach IEC/EN 60529

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: Gemäß Skale

Lagerung: -20 ... +60 °C

Temperature limits:

Ambient: -20 ... +60 °C

Medium: as per scale indication

Storage: -20 ... +60 °C

TB-63/VE

Stahlblech verzinkt DN 63, Anschluss hinten

Einsatzgebiet Heizung und Sanitär. Für gasförmige und

flüssige, nicht hochviskose und nicht kristallisierende

Medien, die Kupferlegierungen nicht angreifen

Gehäuse: Stahlblech verzinkt

Zifferblatt: Aluminium weiß

Tauchrohr: Ø 9 mm, Stahlblech verzinkt

Tauchhülse: G 1/2 B SW19 mit Feststellschraube, bis 100 mm

Kupferlegierung, größer 100 mm Kupferlegierung-Kupfer

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Genauigkeitsklasse: Kl. 2

Einzelgewicht: 0.112 kg

Länge Tauchhülse in mm - Length stem in mm:

50/100/150/200/300

TB-63/VE

Zinc-plated steel case DN 63 centre back entry

For domestic and industrial heating, gases and liquids not

viscous, not aggressive and not crystallising

Case: Zinc-plated steel

Dial: Aluminium white

Stem: Zinc-plated steel Ø 9 mm

Pocket: G 1/2 B Cu-alloy up to length 100 mm, above Cu-alloy

copper 19 mm flats with fixing screw

Design: EN 13190

Operating temperature: As per scale indication

Accuracy class: cl. 2

Individual weight: 0.112 kg

Temperaturbereich - Temperature range

-30°C ...50°C / 60°C / 80°C / 120°C

Optionen: siehe Seite 191

Options : see page 191

Abmessungen (mm)

Overall dimensions (mm)
