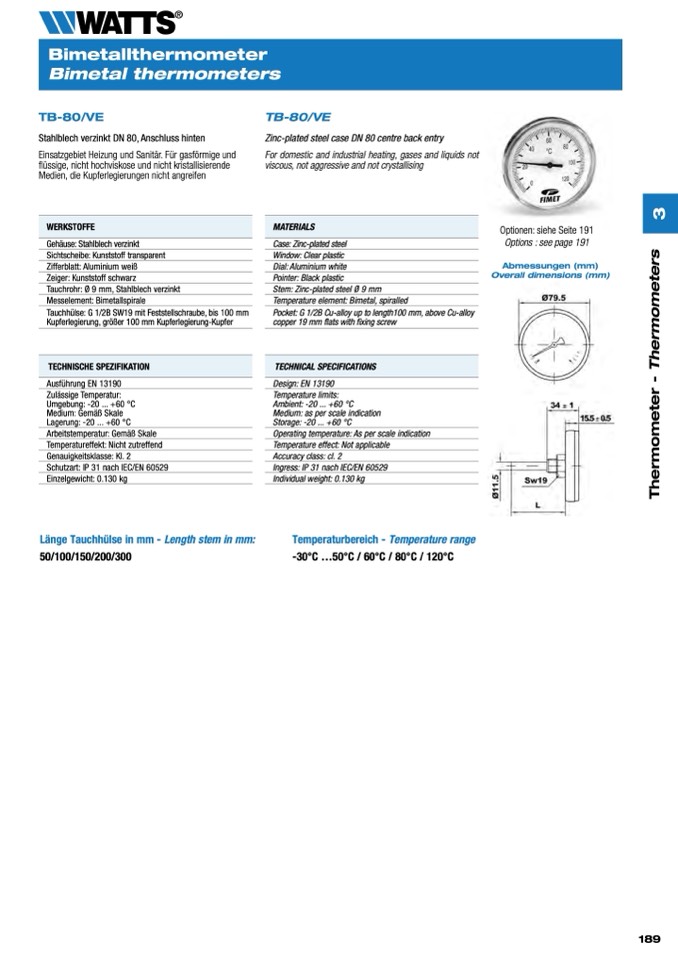

RBoihmrefetadleltrh-Meramnometer für Standardanwendungen

BBoiumredtoanl thuebrempormesestueres gauges

TB-80/VE

Stahlblech verzinkt DN 80, Anschluss hinten

Einsatzgebiet Heizung und Sanitär. Für gasförmige und

flüssige, nicht hochviskose und nicht kristallisierende

Medien, die Kupferlegierungen nicht angreifen

WERKSTOFFE

Gehäuse: Stahlblech verzinkt

Sichtscheibe: Kunststoff transparent

Zifferblatt: Aluminium weiß

Zeiger: Kunststoff schwarz

Tauchrohr: Ø 9 mm, Stahlblech verzinkt

Messelement: Bimetallspirale

Tauchhülse: G 1/2B SW19 mit Feststellschraube, bis 100 mm

Kupferlegierung, größer 100 mm Kupferlegierung-Kupfer

TECHNISCHE SPEZIFIKATION

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Temperatureffekt: Nicht zutreffend

Genauigkeitsklasse: Kl. 2

Schutzart: IP 31 nach IEC/EN 60529

Einzelgewicht: 0.130 kg

Länge Tauchhülse in mm - Length stem in mm:

50/100/150/200/300

TB-80/VE

Zinc-plated steel case DN 80 centre back entry

For domestic and industrial heating, gases and liquids not

viscous, not aggressive and not crystallising

MATERIALS

Case: Zinc-plated steel

Window: Clear plastic

Dial: Aluminium white

Pointer: Black plastic

Stem: Zinc-plated steel Ø 9 mm

Temperature element: Bimetal, spiralled

Pocket: G 1/2B Cu-alloy up to length100 mm, above Cu-alloy

copper 19 mm flats with fixing screw

TECHNICAL SPECIFICATIONS

Design: EN 13190

Operating temperature: As per scale indication

Temperature effect: Not applicable

Accuracy class: cl. 2

Ingress: IP 31 nach IEC/EN 60529

Individual weight: 0.130 kg

Temperaturbereich - Temperature range

-30°C ...50°C / 60°C / 80°C / 120°C

Optionen: siehe Seite 191

Options : see page 191

Abmessungen (mm)

Overall dimensions (mm)

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: Gemäß Skale

Lagerung: -20 ... +60 °C

Temperature limits:

Ambient: -20 ... +60 °C

Medium: as per scale indication

Storage: -20 ... +60 °C

189
