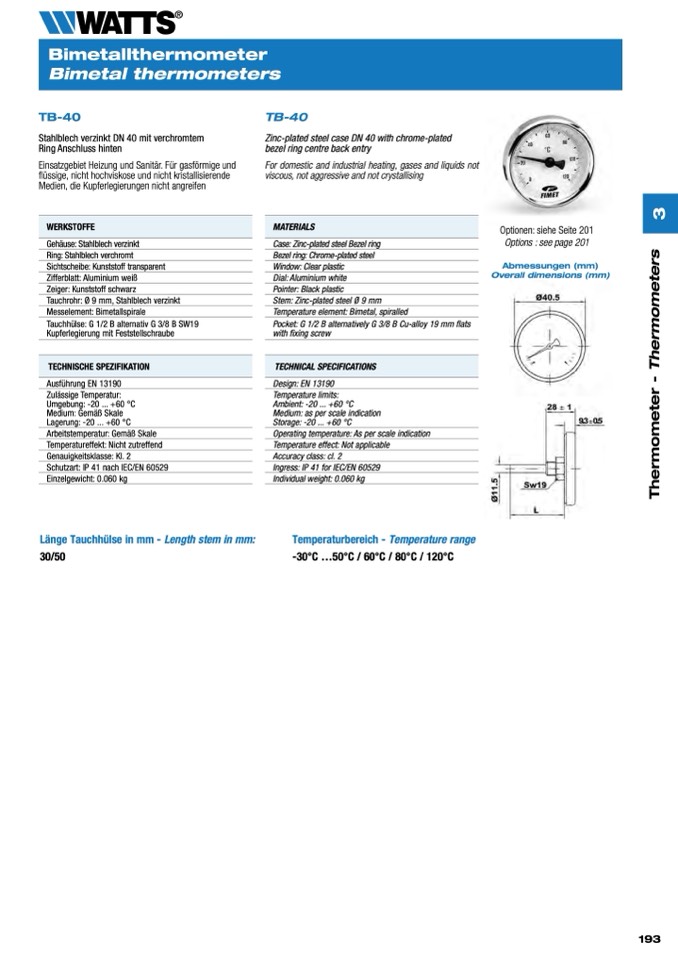

RBoihmrefetadleltrh-Meramnometer für Standardanwendungen
BBoiumredtoanl thuebrempormesestueres gauges
TB-40
Stahlblech verzinkt DN 40 mit verchromtem
Ring Anschluss hinten
Einsatzgebiet Heizung und Sanitär. Für gasförmige und
flüssige, nicht hochviskose und nicht kristallisierende
Medien, die Kupferlegierungen nicht angreifen
WERKSTOFFE
Gehäuse: Stahlblech verzinkt
Ring: Stahlblech verchromt
Sichtscheibe: Kunststoff transparent
Zifferblatt: Aluminium weiß
Zeiger: Kunststoff schwarz
Tauchrohr: Ø 9 mm, Stahlblech verzinkt
Messelement: Bimetallspirale
TECHNISCHE SPEZIFIKATION
Ausführung EN 13190
Arbeitstemperatur: Gemäß Skale
Temperatureffekt: Nicht zutreffend
Genauigkeitsklasse: Kl. 2
Schutzart: IP 41 nach IEC/EN 60529
Einzelgewicht: 0.060 kg
Länge Tauchhülse in mm - Length stem in mm:
30/50
TB-40
Zinc-plated steel case DN 40 with chrome-plated
bezel ring centre back entry
For domestic and industrial heating, gases and liquids not
viscous, not aggressive and not crystallising
MATERIALS
Case: Zinc-plated steel Bezel ring
Bezel ring: Chrome-plated steel
Window: Clear plastic
Dial: Aluminium white
Pointer: Black plastic
Stem: Zinc-plated steel Ø 9 mm
Temperature element: Bimetal, spiralled
TECHNICAL SPECIFICATIONS
Design: EN 13190
Operating temperature: As per scale indication
Temperature effect: Not applicable
Accuracy class: cl. 2
Ingress: IP 41 for IEC/EN 60529
Individual weight: 0.060 kg
Temperaturbereich - Temperature range
-30°C ...50°C / 60°C / 80°C / 120°C
Optionen: siehe Seite 201
Options : see page 201
Abmessungen (mm)
Overall dimensions (mm)
Tauchhülse: G 1/2 B alternativ G 3/8 B SW19
Kupferlegierung mit Feststellschraube
Pocket: G 1/2 B alternatively G 3/8 B Cu-alloy 19 mm flats
with fixing screw
Zulässige Temperatur:
Umgebung: -20 ... +60 °C
Medium: Gemäß Skale
Lagerung: -20 ... +60 °C
Temperature limits:
Ambient: -20 ... +60 °C
Medium: as per scale indication
Storage: -20 ... +60 °C
