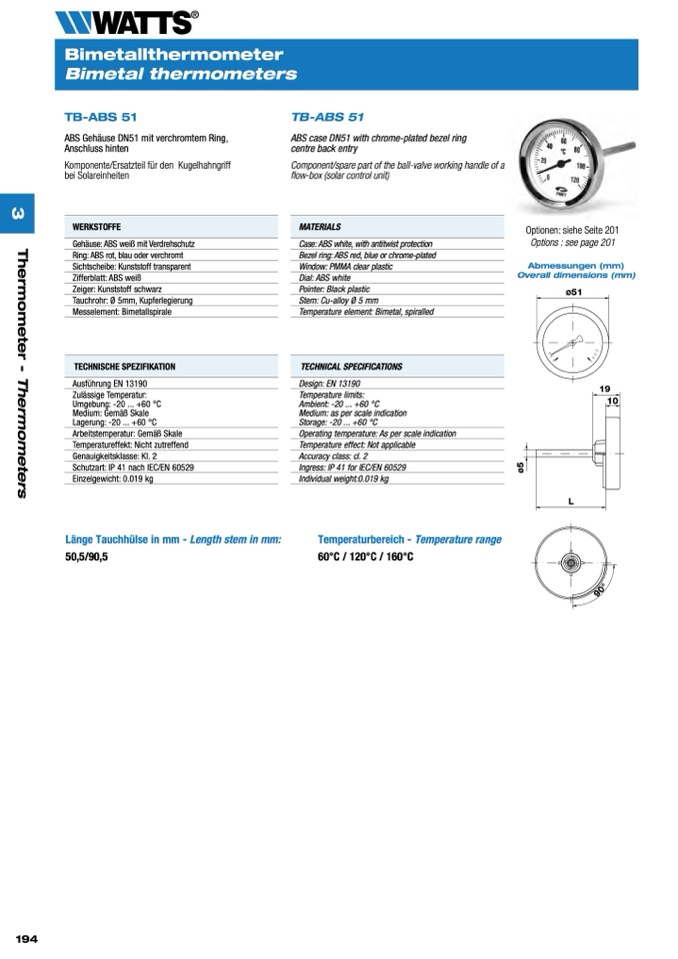

Bimetallthermometer

Bimetal thermometers

WERKSTOFFE

Ring: ABS rot, blau oder verchromt

Zifferblatt: ABS weiß

Tauchrohr: Ø 5mm, Kupferlegierung

TECHNISCHE SPEZIFIKATION

Temperatureffekt: Nicht zutreffend

Schutzart: IP 41 nach IEC/EN 60529

MATERIALS

Bezel ring: ABS red, blue or chrome-plated

Dial: ABS white

Stem: Cu-alloy Ø 5 mm

TECHNICAL SPECIFICATIONS

Temperature effect: Not applicable

Ingress: IP 41 for IEC/EN 60529

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: Gemäß Skale

Lagerung: -20 ... +60 °C

Temperature limits:

Ambient: -20 ... +60 °C

Medium: as per scale indication

Storage: -20 ... +60 °C

TB-ABS 51

ABS Gehäuse DN51 mit verchromtem Ring,

Anschluss hinten

Komponente/Ersatzteil für den Kugelhahngriff

bei Solareinheiten

Gehäuse: ABS weiß mit Verdrehschutz

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

Messelement: Bimetallspirale

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Genauigkeitsklasse: Kl. 2

Einzelgewicht: 0.019 kg

Länge Tauchhülse in mm - Length stem in mm:

50,5/90,5

TB-ABS 51

ABS case DN51 with chrome-plated bezel ring

centre back entry

Component/spare part of the ball-valve working handle of a

flow-box (solar control unit)

Case: ABS white, with antitwist protection

Window: PMMA clear plastic

Pointer: Black plastic

Temperature element: Bimetal, spiralled

Design: EN 13190

Operating temperature: As per scale indication

Accuracy class: cl. 2

Individual weight:0.019 kg

Temperaturbereich - Temperature range

60°C / 120°C / 160°C

Optionen: siehe Seite 201

Options : see page 201

Abmessungen (mm)

Overall dimensions (mm)
