RBoihmrefetadleltrh-Meramnometer für Standardanwendungen

BBoiumredtoanl thuebrempormesestueres gauges

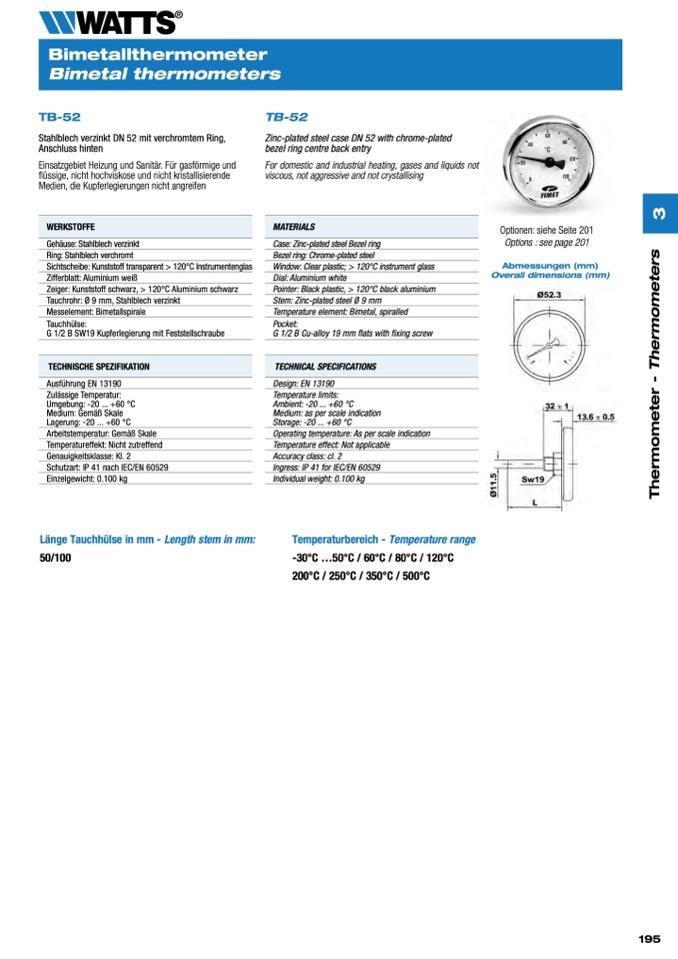

TB-52

Stahlblech verzinkt DN 52 mit verchromtem Ring,

Anschluss hinten

Einsatzgebiet Heizung und Sanitär. Für gasförmige und

flüssige, nicht hochviskose und nicht kristallisierende

Medien, die Kupferlegierungen nicht angreifen

WERKSTOFFE

Gehäuse: Stahlblech verzinkt

Ring: Stahlblech verchromt

Sichtscheibe: Kunststoff transparent > 120°C Instrumentenglas

Zifferblatt: Aluminium weiß

Zeiger: Kunststoff schwarz, > 120°C Aluminium schwarz

Tauchrohr: Ø 9 mm, Stahlblech verzinkt

Messelement: Bimetallspirale

TECHNISCHE SPEZIFIKATION

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Temperatureffekt: Nicht zutreffend

Genauigkeitsklasse: Kl. 2

Schutzart: IP 41 nach IEC/EN 60529

Einzelgewicht: 0.100 kg

Länge Tauchhülse in mm - Length stem in mm:

50/100

TB-52

Zinc-plated steel case DN 52 with chrome-plated

bezel ring centre back entry

For domestic and industrial heating, gases and liquids not

viscous, not aggressive and not crystallising

MATERIALS

Case: Zinc-plated steel Bezel ring

Bezel ring: Chrome-plated steel

Window: Clear plastic; > 120°C instrument glass

Dial: Aluminium white

Pointer: Black plastic, > 120°C black aluminium

Stem: Zinc-plated steel Ø 9 mm

Temperature element: Bimetal, spiralled

TECHNICAL SPECIFICATIONS

Design: EN 13190

Operating temperature: As per scale indication

Temperature effect: Not applicable

Accuracy class: cl. 2

Ingress: IP 41 for IEC/EN 60529

Individual weight: 0.100 kg

Temperaturbereich - Temperature range

-30°C ...50°C / 60°C / 80°C / 120°C

200°C / 250°C / 350°C / 500°C

Optionen: siehe Seite 201

Options : see page 201

Abmessungen (mm)

Overall dimensions (mm)

Tauchhülse:

G 1/2 B SW19 Kupferlegierung mit Feststellschraube

Pocket:

G 1/2 B Cu-alloy 19 mm flats with fixing screw

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: Gemäß Skale

Lagerung: -20 ... +60 °C

Temperature limits:

Ambient: -20 ... +60 °C

Medium: as per scale indication

Storage: -20 ... +60 °C

195
