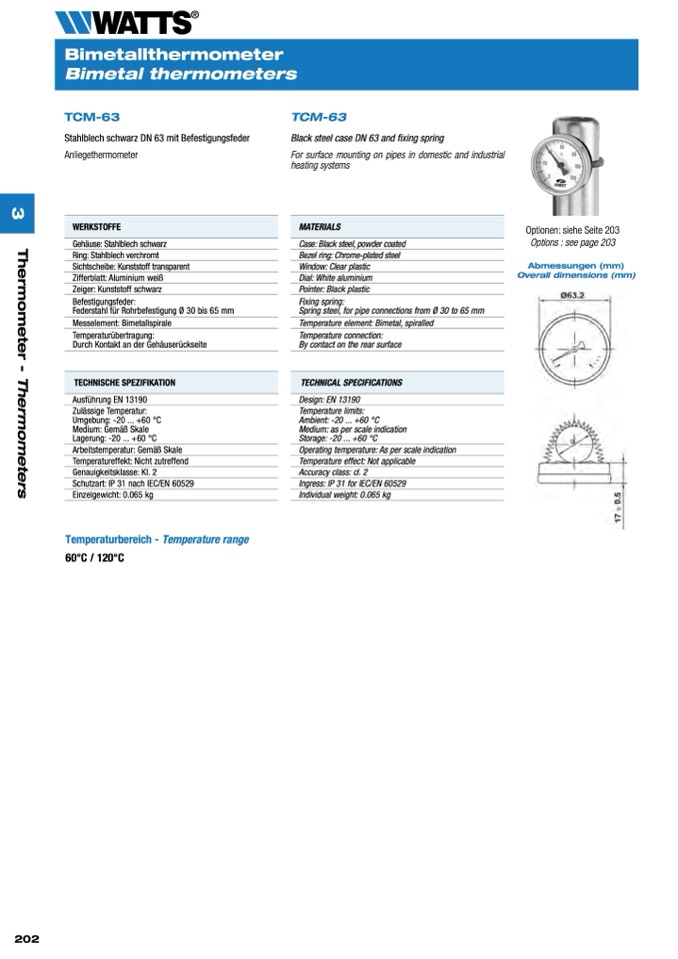

Bimetallthermometer

Bimetal thermometers

WERKSTOFFE

Ring: Stahlblech verchromt

Zifferblatt: Aluminium weiß

TECHNISCHE SPEZIFIKATION

Temperatureffekt: Nicht zutreffend

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Bezel ring: Chrome-plated steel

Dial: White aluminium

TECHNICAL SPECIFICATIONS

Temperature effect: Not applicable

Ingress: IP 31 for IEC/EN 60529

Befestigungsfeder:

Federstahl für Rohrbefestigung Ø 30 bis 65 mm

Fixing spring:

Spring steel, for pipe connections from Ø 30 to 65 mm

Temperaturübertragung:

Durch Kontakt an der Gehäuserückseite

Temperature connection:

By contact on the rear surface

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: Gemäß Skale

Lagerung: -20 ... +60 °C

Temperature limits:

Ambient: -20 ... +60 °C

Medium: as per scale indication

Storage: -20 ... +60 °C

TCM-63

Stahlblech schwarz DN 63 mit Befestigungsfeder

Anliegethermometer

Gehäuse: Stahlblech schwarz

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

Messelement: Bimetallspirale

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Genauigkeitsklasse: Kl. 2

Einzelgewicht: 0.065 kg

Temperaturbereich - Temperature range

60°C / 120°C

TCM-63

Black steel case DN 63 and fixing spring

For surface mounting on pipes in domestic and industrial

heating systems

Case: Black steel, powder coated

Window: Clear plastic

Pointer: Black plastic

Temperature element: Bimetal, spiralled

Design: EN 13190

Operating temperature: As per scale indication

Accuracy class: cl. 2

Individual weight: 0.065 kg

Optionen: siehe Seite 203

Options : see page 203

Abmessungen (mm)

Overall dimensions (mm)
