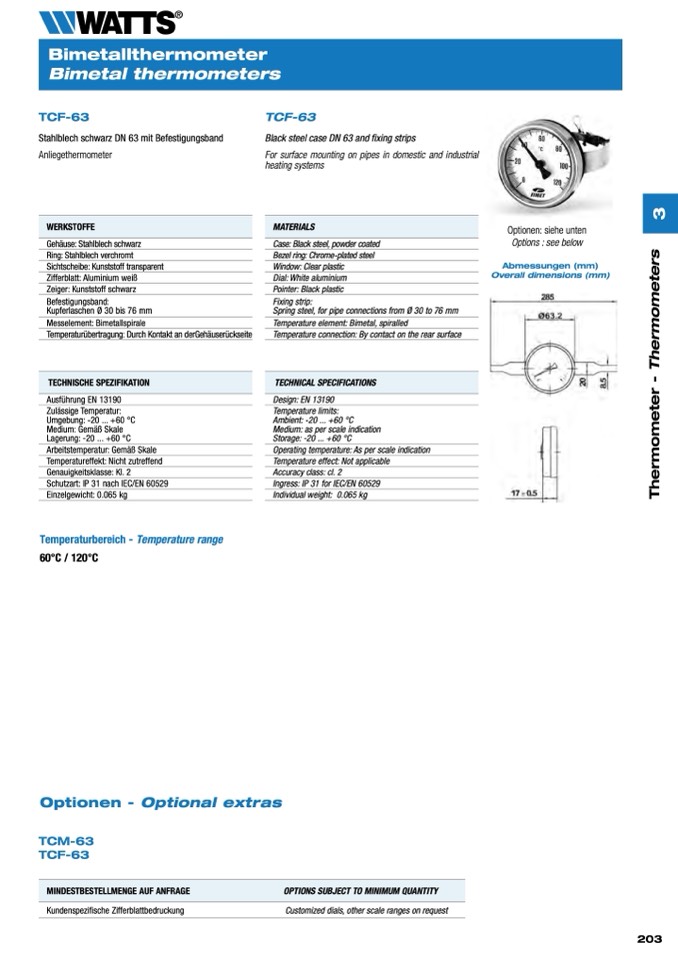

RBoihmrefetadleltrh-Meramnometer für Standardanwendungen

BBoiumredtoanl thuebrempormesestueres gauges

TCF-63

Stahlblech schwarz DN 63 mit Befestigungsband

Anliegethermometer

WERKSTOFFE

Gehäuse: Stahlblech schwarz

Ring: Stahlblech verchromt

Sichtscheibe: Kunststoff transparent

Zifferblatt: Aluminium weiß

Zeiger: Kunststoff schwarz

Messelement: Bimetallspirale

Temperaturübertragung: Durch Kontakt an derGehäuserückseite

TECHNISCHE SPEZIFIKATION

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Temperatureffekt: Nicht zutreffend

Genauigkeitsklasse: Kl. 2

Schutzart: IP 31 nach IEC/EN 60529

Einzelgewicht: 0.065 kg

Temperaturbereich - Temperature range

60°C / 120°C

TCF-63

Black steel case DN 63 and fixing strips

For surface mounting on pipes in domestic and industrial

heating systems

MATERIALS

Case: Black steel, powder coated

Bezel ring: Chrome-plated steel

Window: Clear plastic

Dial: White aluminium

Pointer: Black plastic

Temperature element: Bimetal, spiralled

Temperature connection: By contact on the rear surface

TECHNICAL SPECIFICATIONS

Design: EN 13190

Operating temperature: As per scale indication

Temperature effect: Not applicable

Accuracy class: cl. 2

Ingress: IP 31 for IEC/EN 60529

Individual weight: 0.065 kg

Optionen: siehe unten

Options : see below

Abmessungen (mm)

Overall dimensions (mm)

Befestigungsband:

Kupferlaschen Ø 30 bis 76 mm

Fixing strip:

Spring steel, for pipe connections from Ø 30 to 76 mm

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: Gemäß Skale

Lagerung: -20 ... +60 °C

Temperature limits:

Ambient: -20 ... +60 °C

Medium: as per scale indication

Storage: -20 ... +60 °C

Optionen - Optional extras

TCM-63

TCF-63

MINDESTBESTELLMENGE AUF ANFRAGE

Kundenspezifische Zifferblattbedruckung

OPTIONS SUBJECT TO MINIMUM QUANTITY

Customized dials, other scale ranges on request

203
