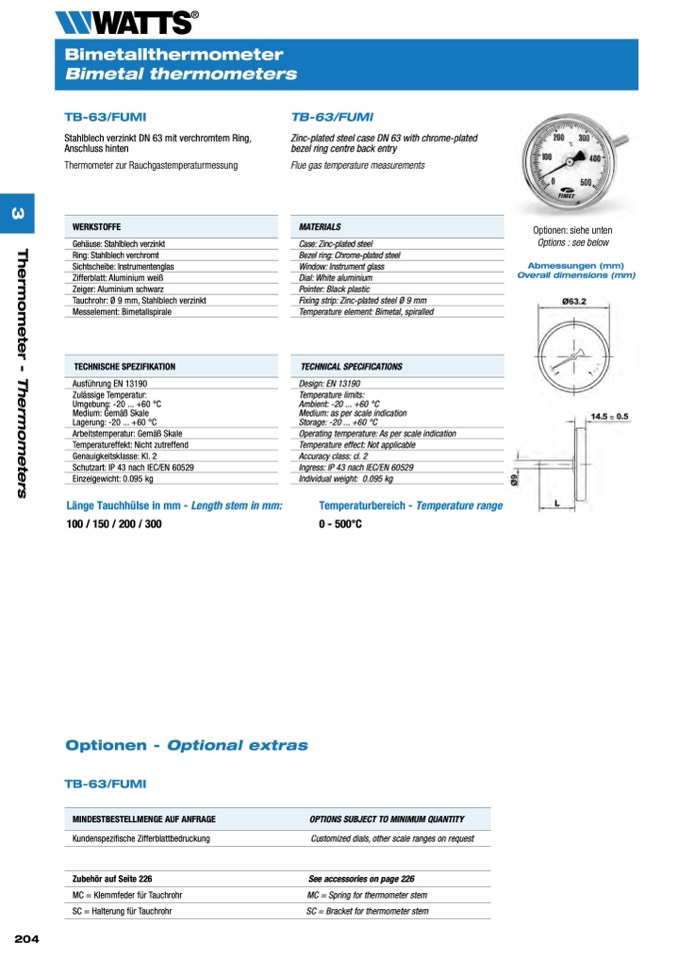

Bimetallthermometer

Bimetal thermometers

WERKSTOFFE

Ring: Stahlblech verchromt

Zifferblatt: Aluminium weiß

Tauchrohr: Ø 9 mm, Stahlblech verzinkt

TECHNISCHE SPEZIFIKATION

Temperatureffekt: Nicht zutreffend

Schutzart: IP 43 nach IEC/EN 60529

MATERIALS

Bezel ring: Chrome-plated steel

Dial: White aluminium

Fixing strip: Zinc-plated steel Ø 9 mm

TECHNICAL SPECIFICATIONS

Temperature effect: Not applicable

Ingress: IP 43 nach IEC/EN 60529

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: Gemäß Skale

Lagerung: -20 ... +60 °C

Temperature limits:

Ambient: -20 ... +60 °C

Medium: as per scale indication

Storage: -20 ... +60 °C

Optionen - Optional extras

MINDESTBESTELLMENGE AUF ANFRAGE

Zubehör auf Seite 226

OPTIONS SUBJECT TO MINIMUM QUANTITY

See accessories on page 226

SC = Halterung für Tauchrohr

SC = Bracket for thermometer stem

TB-63/FUMI

Stahlblech verzinkt DN 63 mit verchromtem Ring,

Anschluss hinten

Thermometer zur Rauchgastemperaturmessung

Gehäuse: Stahlblech verzinkt

Sichtscheibe: Instrumentenglas

Zeiger: Aluminium schwarz

Messelement: Bimetallspirale

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Genauigkeitsklasse: Kl. 2

Einzelgewicht: 0.095 kg

Länge Tauchhülse in mm - Length stem in mm:

100 / 150 / 200 / 300

TB-63/FUMI

Zinc-plated steel case DN 63 with chrome-plated

bezel ring centre back entry

Flue gas temperature measurements

Case: Zinc-plated steel

Window: Instrument glass

Pointer: Black plastic

Temperature element: Bimetal, spiralled

Design: EN 13190

Operating temperature: As per scale indication

Accuracy class: cl. 2

Individual weight: 0.095 kg

Temperaturbereich - Temperature range

0 - 500°C

Optionen: siehe unten

Options : see below

Abmessungen (mm)

Overall dimensions (mm)

TB-63/FUMI

Kundenspezifische Zifferblattbedruckung

Customized dials, other scale ranges on request

204

MC = Klemmfeder für Tauchrohr

MC = Spring for thermometer stem
