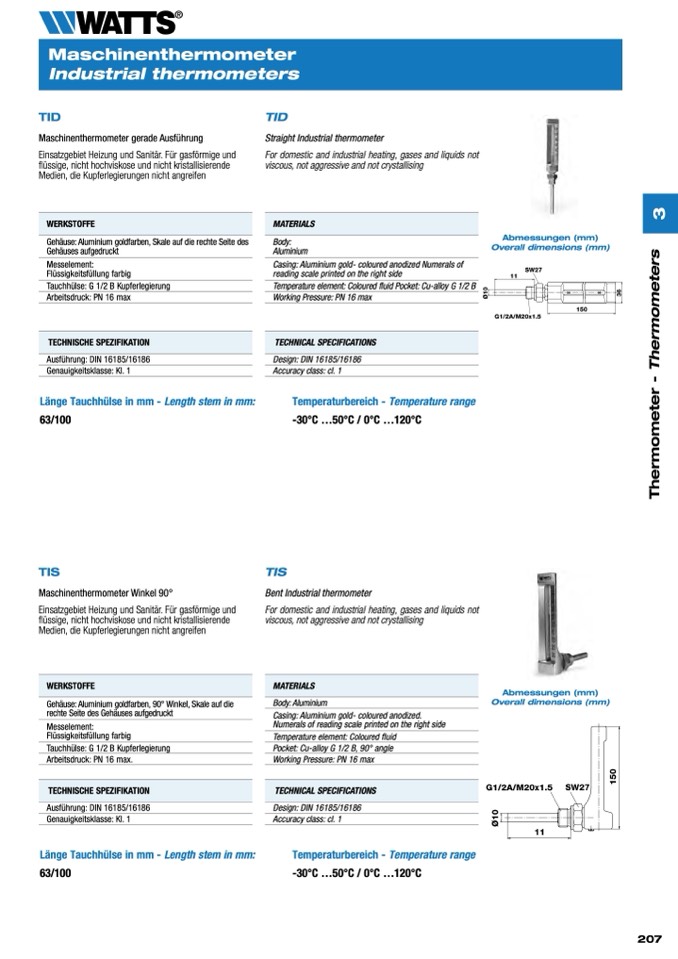

RMoharsfcehdienre-nMthaenromoemtertefürr Standardanwendungen

BIonudrudsotrniatlutbherpmreosmseutrergsauges

TID

Maschinenthermometer gerade Ausführung

Einsatzgebiet Heizung und Sanitär. Für gasförmige und

flüssige, nicht hochviskose und nicht kristallisierende

Medien, die Kupferlegierungen nicht angreifen

WERKSTOFFE

Gehäuse: Aluminium goldfarben, Skale auf die rechte Seite des

Gehäuses aufgedruckt

Tauchhülse: G 1/2 B Kupferlegierung

Arbeitsdruck: PN 16 max

TECHNISCHE SPEZIFIKATION

Ausführung: DIN 16185/16186

Genauigkeitsklasse: Kl. 1

Länge Tauchhülse in mm - Length stem in mm:

63/100

TIS

Maschinenthermometer Winkel 90°

Einsatzgebiet Heizung und Sanitär. Für gasförmige und

flüssige, nicht hochviskose und nicht kristallisierende

Medien, die Kupferlegierungen nicht angreifen

WERKSTOFFE

Gehäuse: Aluminium goldfarben, 90° Winkel, Skale auf die

rechte Seite des Gehäuses aufgedruckt

Tauchhülse: G 1/2 B Kupferlegierung

Arbeitsdruck: PN 16 max.

TECHNISCHE SPEZIFIKATION

Ausführung: DIN 16185/16186

Genauigkeitsklasse: Kl. 1

Länge Tauchhülse in mm - Length stem in mm:

63/100

TID

Straight Industrial thermometer

For domestic and industrial heating, gases and liquids not

viscous, not aggressive and not crystallising

MATERIALS

Body:

Aluminium

Casing: Aluminium gold- coloured anodized Numerals of

reading scale printed on the right side

Temperature element: Coloured fluid Pocket: Cu-alloy G 1/2 B

Working Pressure: PN 16 max

TECHNICAL SPECIFICATIONS

Design: DIN 16185/16186

Accuracy class: cl. 1

Temperaturbereich - Temperature range

-30°C ...50°C / 0°C ...120°C

TIS

Bent Industrial thermometer

For domestic and industrial heating, gases and liquids not

viscous, not aggressive and not crystallising

MATERIALS

Body: Aluminium

Temperature element: Coloured fluid

Pocket: Cu-alloy G 1/2 B, 90° angle

Working Pressure: PN 16 max

TECHNICAL SPECIFICATIONS

Design: DIN 16185/16186

Accuracy class: cl. 1

Temperaturbereich - Temperature range

-30°C ...50°C / 0°C ...120°C

Abmessungen (mm)

Overall dimensions (mm)

Messelement:

Flüssigkeitsfüllung farbig

Abmessungen (mm)

Overall dimensions (mm)

Casing: Aluminium gold- coloured anodized.

Numerals of reading scale printed on the right side

Messelement:

Flüssigkeitsfüllung farbig
