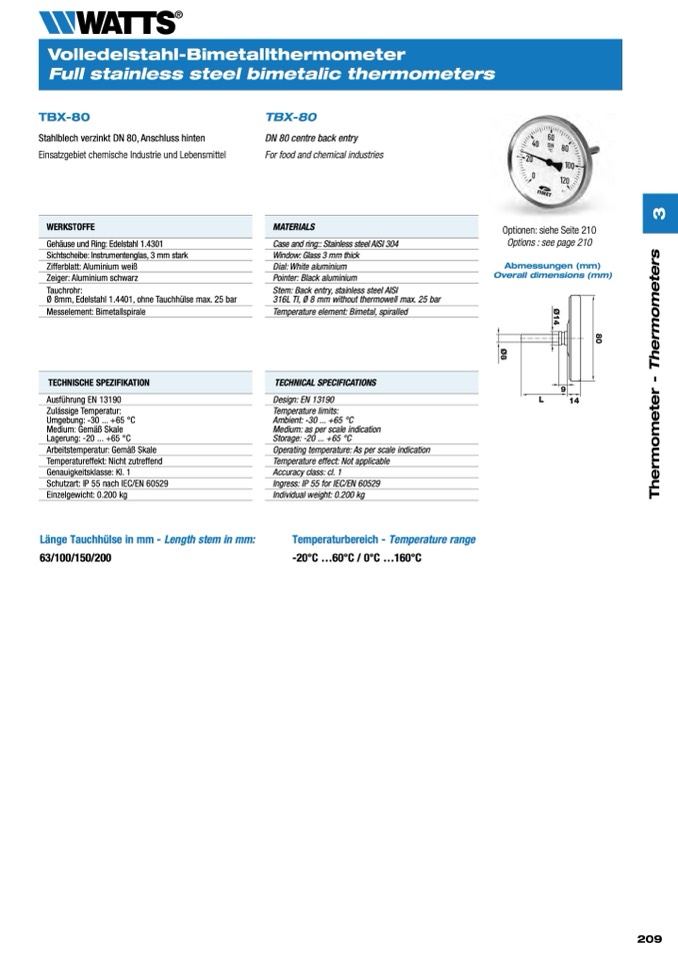

RVoohllrefeddeelsrt-aMhal-nBoimetaelrltfh

üerrSmtoamndeaterdranwendungen

BFouullrdsotanintluebses psrtesesl ubrime egtauligcetshermometers

TBX-80

Stahlblech verzinkt DN 80, Anschluss hinten

Einsatzgebiet chemische Industrie und Lebensmittel

WERKSTOFFE

Gehäuse und Ring: Edelstahl 1.4301

Sichtscheibe: Instrumentenglas, 3 mm stark

Zifferblatt: Aluminium weiß

Zeiger: Aluminium schwarz

Tauchrohr:

Ø 8mm, Edelstahl 1.4401, ohne Tauchhülse max. 25 bar

Messelement: Bimetallspirale

TECHNISCHE SPEZIFIKATION

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Temperatureffekt: Nicht zutreffend

Genauigkeitsklasse: Kl. 1

Schutzart: IP 55 nach IEC/EN 60529

Einzelgewicht: 0.200 kg

Länge Tauchhülse in mm - Length stem in mm:

63/100/150/200

TBX-80

DN 80 centre back entry

For food and chemical industries

MATERIALS

Case and ring:: Stainless steel AISI 304

Window: Glass 3 mm thick

Dial: White aluminium

Pointer: Black aluminium

Stem: Back entry, stainless steel AISI

316L TI, Ø 8 mm without thermowell max. 25 bar

Temperature element: Bimetal, spiralled

TECHNICAL SPECIFICATIONS

Design: EN 13190

Operating temperature: As per scale indication

Temperature effect: Not applicable

Accuracy class: cl. 1

Ingress: IP 55 for IEC/EN 60529

Individual weight: 0.200 kg

Temperaturbereich - Temperature range

-20°C ...60°C / 0°C ...160°C

Optionen: siehe Seite 210

Options : see page 210

Abmessungen (mm)

Overall dimensions (mm)

L

14

9

Zulässige Temperatur:

Umgebung: -30 ... +65 °C

Medium: Gemäß Skale

Lagerung: -20 ... +65 °C

Temperature limits:

Ambient: -30 ... +65 °C

Medium: as per scale indication

Storage: -20 ... +65 °C

209

T

h

e

r

m

o

m

e

t

e

r

-

T

h

e

r

m

o

m

e

t

e

r

s

3

Ø

1

4

8

0

Ø

8
