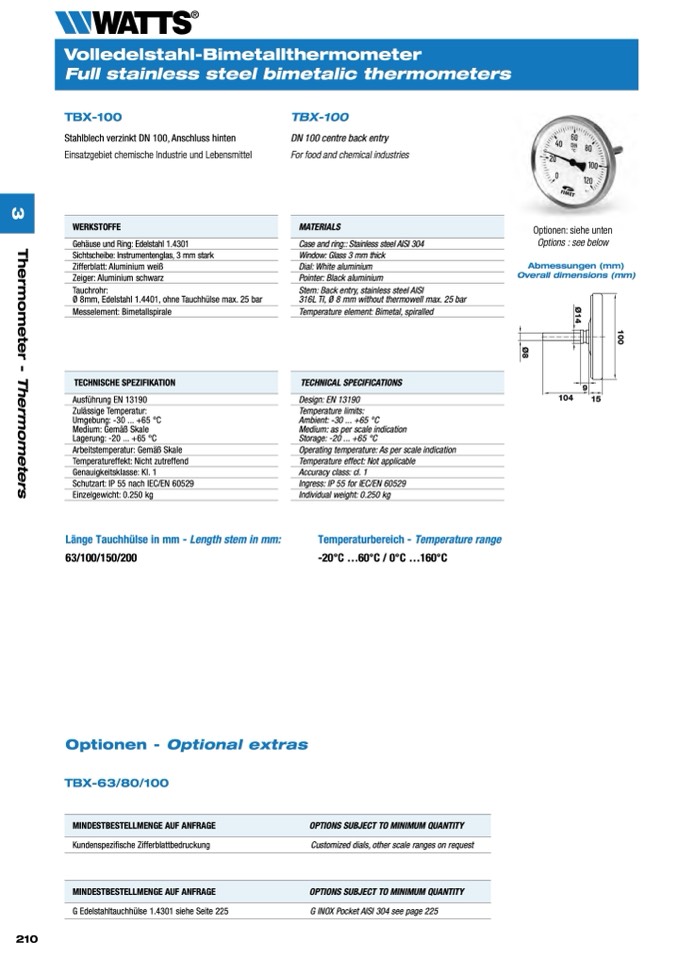

Volledelstahl-Bimetallthermometer
Full stainless steel bimetalic thermometers
WERKSTOFFE
Sichtscheibe: Instrumentenglas, 3 mm stark
Zeiger: Aluminium schwarz
Messelement: Bimetallspirale
TECHNISCHE SPEZIFIKATION
Temperatureffekt: Nicht zutreffend
Schutzart: IP 55 nach IEC/EN 60529
MATERIALS
Window: Glass 3 mm thick
Pointer: Black aluminium
Temperature element: Bimetal, spiralled
TECHNICAL SPECIFICATIONS
Temperature effect: Not applicable
Ingress: IP 55 for IEC/EN 60529
9
Zulässige Temperatur:
Umgebung: -30 ... +65 °C
Medium: Gemäß Skale
Lagerung: -20 ... +65 °C
Optionen - Optional extras
MINDESTBESTELLMENGE AUF ANFRAGE
OPTIONS SUBJECT TO MINIMUM QUANTITY
Temperature limits:
Ambient: -30 ... +65 °C
Medium: as per scale indication
Storage: -20 ... +65 °C
MINDESTBESTELLMENGE AUF ANFRAGE
OPTIONS SUBJECT TO MINIMUM QUANTITY
TBX-100
Stahlblech verzinkt DN 100, Anschluss hinten
Einsatzgebiet chemische Industrie und Lebensmittel
Gehäuse und Ring: Edelstahl 1.4301
Zifferblatt: Aluminium weiß
Tauchrohr:
Ø 8mm, Edelstahl 1.4401, ohne Tauchhülse max. 25 bar
Ausführung EN 13190
Arbeitstemperatur: Gemäß Skale
Genauigkeitsklasse: Kl. 1
Einzelgewicht: 0.250 kg
Länge Tauchhülse in mm - Length stem in mm:
63/100/150/200
TBX-100
DN 100 centre back entry
For food and chemical industries
Case and ring:: Stainless steel AISI 304
Dial: White aluminium
Stem: Back entry, stainless steel AISI
316L TI, Ø 8 mm without thermowell max. 25 bar
Design: EN 13190
Operating temperature: As per scale indication
Accuracy class: cl. 1
Individual weight: 0.250 kg
Temperaturbereich - Temperature range
-20°C ...60°C / 0°C ...160°C
Optionen: siehe unten
Options : see below
Abmessungen (mm)
Overall dimensions (mm)
104
15
TBX-63/80/100
Kundenspezifische Zifferblattbedruckung
Customized dials, other scale ranges on request
G Edelstahltauchhülse 1.4301 siehe Seite 225
G INOX Pocket AISI 304 see page 225
210
3
T
h
e
r
m
o
m
e
t
e
r
-
T
h
e
r
m
o
m
e
t
e
r
s
Ø
1
4
1
0
0
Ø
8
