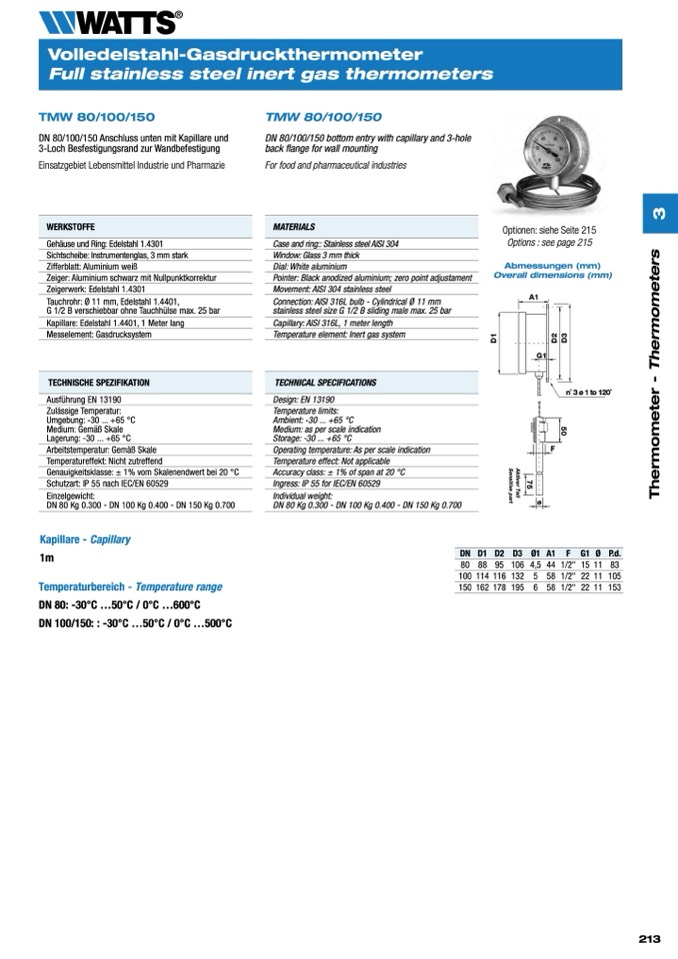

RVoohllrefeddeelsrt-aMhal-nGoamsedtreurckf

üthr eSrtmanodmaertdearnwendungen

BFouullrdsotanintluebses psrtesesl uinrergt aguagsetshermometers

TMW 80/100/150

DN 80/100/150 Anschluss unten mit Kapillare und

3-Loch Besfestigungsrand zur Wandbefestigung

Einsatzgebiet Lebensmittel Industrie und Pharmazie

WERKSTOFFE

Gehäuse und Ring: Edelstahl 1.4301

Sichtscheibe: Instrumentenglas, 3 mm stark

Zifferblatt: Aluminium weiß

Zeiger: Aluminium schwarz mit Nullpunktkorrektur

Zeigerwerk: Edelstahl 1.4301

Kapillare: Edelstahl 1.4401, 1 Meter lang

Messelement: Gasdrucksystem

TECHNISCHE SPEZIFIKATION

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Temperatureffekt: Nicht zutreffend

Genauigkeitsklasse: ± 1% vom Skalenendwert bei 20 °C

Schutzart: IP 55 nach IEC/EN 60529

Einzelgewicht:

DN 80 Kg 0.300 - DN 100 Kg 0.400 - DN 150 Kg 0.700

Kapillare - Capillary

1m

Temperaturbereich - Temperature range

DN 80: -30°C ...50°C / 0°C ...600°C

DN 100/150: : -30°C ...50°C / 0°C ...500°C

TMW 80/100/150

DN 80/100/150 bottom entry with capillary and 3-hole

back flange for wall mounting

For food and pharmaceutical industries

MATERIALS

Case and ring:: Stainless steel AISI 304

Window: Glass 3 mm thick

Dial: White aluminium

Pointer: Black anodized aluminium; zero point adjustament

Movement: AISI 304 stainless steel

Capillary: AISI 316L, 1 meter length

Temperature element: Inert gas system

TECHNICAL SPECIFICATIONS

Design: EN 13190

Operating temperature: As per scale indication

Temperature effect: Not applicable

Accuracy class: ± 1% of span at 20 °C

Ingress: IP 55 for IEC/EN 60529

Individual weight:

DN 80 Kg 0.300 - DN 100 Kg 0.400 - DN 150 Kg 0.700

Optionen: siehe Seite 215

Options : see page 215

Abmessungen (mm)

Overall dimensions (mm)

A1

n ̊3ø1to120 ̊

F

ø

Tauchrohr: Ø 11 mm, Edelstahl 1.4401,

G 1/2 B verschiebbar ohne Tauchhülse max. 25 bar

Connection: AISI 316L bulb - Cylindrical Ø 11 mm

stainless steel size G 1/2 B sliding male max. 25 bar

G1

Zulässige Temperatur:

Umgebung: -30 ... +65 °C

Medium: Gemäß Skale

Lagerung: -30 ... +65 °C

Temperature limits:

Ambient: -30 ... +65 °C

Medium: as per scale indication

Storage: -30 ... +65 °C

DN

D1

D2

D3

Ø1

A1

F

G1

Ø

P.d.

80 88 95 106 4,5 44 1/2" 15 11 83

150 162 178 195 6 58 1/2" 22 11 153

100

114

116

132

5

58

1/2"

22

11

105

213

T

h

e

r

m

o

m

e

t

e

r

-

T

h

e

r

m

o

m

e

t

e

r

s

3

D

1

D

2

D

3

5

0

7

5

A

k

t

i

v

e

r

T

e

i

l

S

e

n

s

i

t

i

v

e

p

a

r

t
