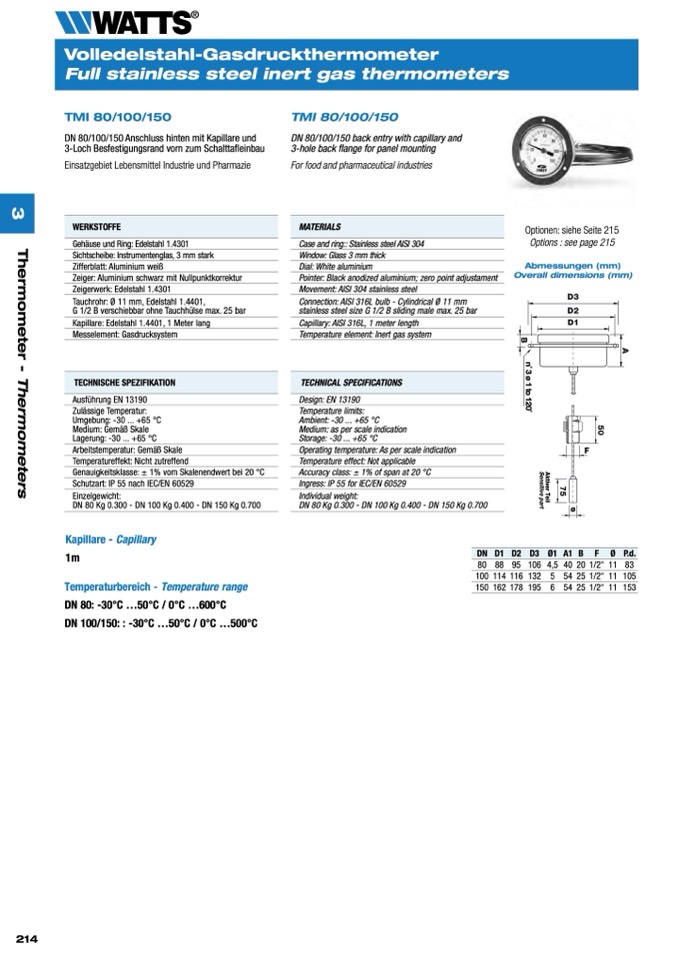

Volledelstahl-Gasdruckthermometer

Full stainless steel inert gas thermometers

WERKSTOFFE

Sichtscheibe: Instrumentenglas, 3 mm stark

Zeiger: Aluminium schwarz mit Nullpunktkorrektur

Messelement: Gasdrucksystem

TECHNISCHE SPEZIFIKATION

Temperatureffekt: Nicht zutreffend

Schutzart: IP 55 nach IEC/EN 60529

MATERIALS

Window: Glass 3 mm thick

Pointer: Black anodized aluminium; zero point adjustament

Temperature element: Inert gas system

TECHNICAL SPECIFICATIONS

Temperature effect: Not applicable

Ingress: IP 55 for IEC/EN 60529

Tauchrohr: Ø 11 mm, Edelstahl 1.4401,

G 1/2 B verschiebbar ohne Tauchhülse max. 25 bar

Connection: AISI 316L bulb - Cylindrical Ø 11 mm

stainless steel size G 1/2 B sliding male max. 25 bar

D2

D1

Zulässige Temperatur:

Umgebung: -30 ... +65 °C

Medium: Gemäß Skale

Lagerung: -30 ... +65 °C

Temperature limits:

Ambient: -30 ... +65 °C

Medium: as per scale indication

Storage: -30 ... +65 °C

DN

D1

D2

D3

Ø1

A1

B

F

Ø

P.d.

100

114

116

132

5

54

25

1/2"

11

105

TMI 80/100/150

DN 80/100/150 Anschluss hinten mit Kapillare und

3-Loch Besfestigungsrand vorn zum Schalttafleinbau

Einsatzgebiet Lebensmittel Industrie und Pharmazie

Gehäuse und Ring: Edelstahl 1.4301

Zifferblatt: Aluminium weiß

Zeigerwerk: Edelstahl 1.4301

Kapillare: Edelstahl 1.4401, 1 Meter lang

Ausführung EN 13190

Arbeitstemperatur: Gemäß Skale

Genauigkeitsklasse: ± 1% vom Skalenendwert bei 20 °C

Einzelgewicht:

DN 80 Kg 0.300 - DN 100 Kg 0.400 - DN 150 Kg 0.700

Kapillare - Capillary

1m

Temperaturbereich - Temperature range

DN 80: -30°C ...50°C / 0°C ...600°C

DN 100/150: : -30°C ...50°C / 0°C

...500°C

TMI 80/100/150

DN 80/100/150 back entry with capillary and

3-hole back flange for panel mounting

For food and pharmaceutical industries

Case and ring:: Stainless steel AISI 304

Dial: White aluminium

Movement: AISI 304 stainless steel

Capillary: AISI 316L, 1 meter length

Design: EN 13190

Operating temperature: As per scale indication

Accuracy class: ± 1% of span at 20 °C

Individual weight:

DN 80 Kg 0.300 - DN 100 Kg 0.400 - DN 150 Kg 0.700

Optionen: siehe Seite 215

Options : see page 215

Abmessungen (mm)

Overall dimensions (mm)

D3

F

ø

80 88 95 106 4,5 40201/2"11 83

150 162 178 195 6 54 25 1/2" 11 153
