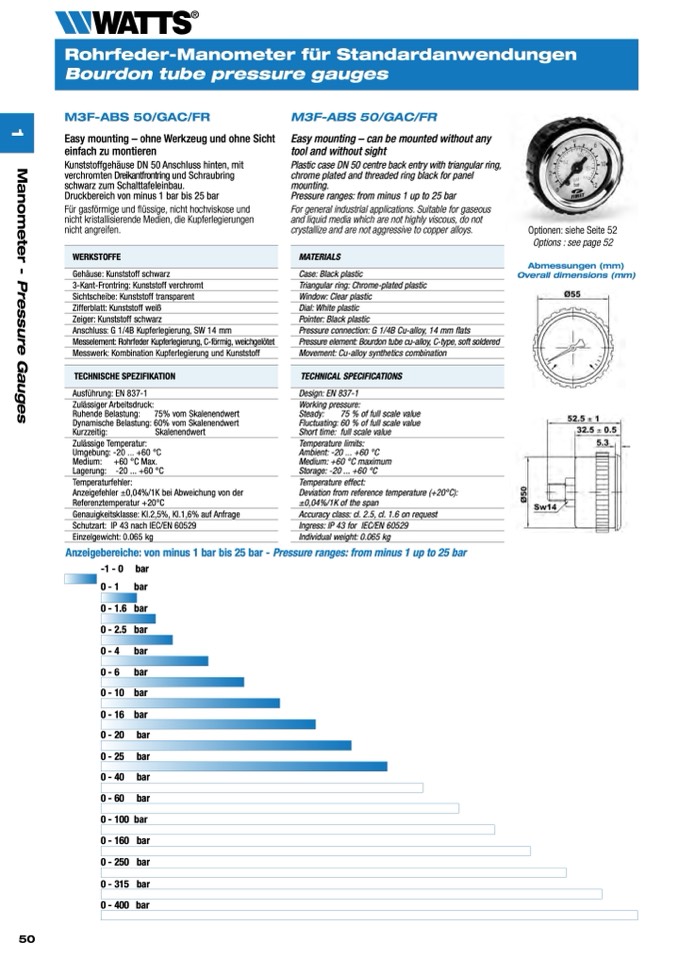

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

3-Kant-Frontring: Kunststoff verchromt

Zifferblatt: Kunststoff weiß

Anschluss: G 1/4B Kupferlegierung, SW 14 mm

Messwerk: Kombination Kupferlegierung und Kunststoff

TECHNISCHE SPEZIFIKATION

Schutzart: IP 43 nach IEC/EN 60529

MATERIALS

Triangular ring: Chrome-plated plastic

Dial: White plastic

Pressure connection: G 1/4B Cu-alloy, 14 mm flats

Movement: Cu-alloy synthetics combination

TECHNICAL SPECIFICATIONS

Ingress: IP 43 for IEC/EN 60529

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

M3F-ABS 50/GAC/FR

Easy mounting – ohne Werkzeug und ohne Sicht

einfach zu montieren

Kunststoffgehäuse DN 50 Anschluss hinten, mit

verchromten Dreikantfrontring und Schraubring

schwarz zum Schalttafeleinbau.

Druckbereich von minus 1 bar bis 25 bar

Für gasförmige und

flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen.

Gehäuse: Kunststoff schwarz

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

Messelement: Rohrfeder Kupferlegierung, C-förmig, weichgelötet

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Einzelgewicht: 0.065 kg

M3F-ABS 50/GAC/FR

Easy mounting – can be mounted without any

tool and without sight

Plastic case DN 50 centre back entry with triangular ring,

chrome plated and threaded ring black for panel

mounting.

Pressure ranges: from minus 1 up to 25 bar

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Case: Black plastic

Window: Clear plastic

Pointer: Black plastic

Pressure element: Bourdon tube cu-alloy, C-type, soft soldered

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Individual weight: 0.065 kg

Optionen: siehe Seite 52

Options : see page 52

Abmessungen (mm)

Overall dimensions (mm)

Anzeigebereiche: von minus 1 bar bis 25 bar - Pressure ranges: from minus 1 up to 25 bar

-1 - 0 bar

0 -1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
