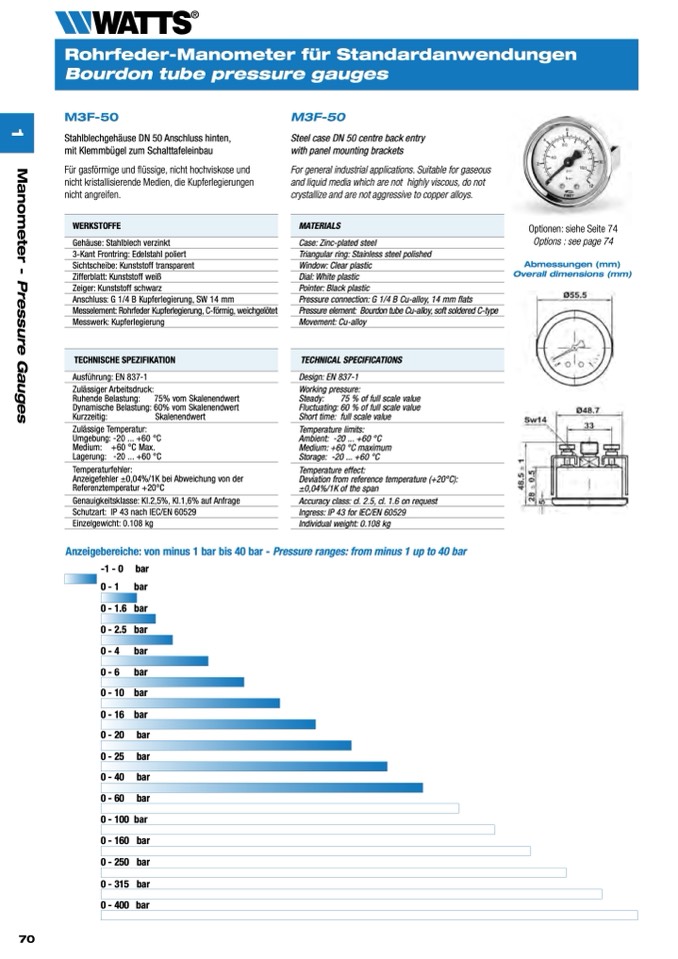

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

3-Kant Frontring: Edelstahl poliert

Zifferblatt: Kunststoff weiß

Anschluss: G 1/4 B Kupferlegierung, SW 14 mm

Messwerk: Kupferlegierung

TECHNISCHE SPEZIFIKATION

Schutzart: IP 43 nach IEC/EN 60529

MATERIALS

Triangular ring: Stainless steel polished

Dial: White plastic

Pressure connection: G 1/4 B Cu-alloy, 14 mm flats

Movement: Cu-alloy

TECHNICAL SPECIFICATIONS

Ingress: IP 43 for IEC/EN 60529

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

M3F-50

Stahlblechgehäuse DN 50 Anschluss hinten,

mit Klemmbügel zum Schalttafeleinbau

Für gasförmige und

flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen.

Gehäuse: Stahlblech verzinkt

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

Messelement: Rohrfeder Kupferlegierung, C-förmig, weichgelötet

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Einzelgewicht: 0.108 kg

M3F-50

Steel case DN 50 centre back entry

with panel mounting brackets

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Case: Zinc-plated steel

Window: Clear plastic

Pointer: Black plastic

Pressure element: Bourdon tube Cu-alloy, soft soldered C-type

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Individual weight: 0.108 kg

Optionen: siehe Seite 74

Options : see page 74

Abmessungen (mm)

Overall dimensions (mm)

Anzeigebereiche: von minus 1 bar bis 40 bar - Pressure ranges: from minus 1 up to 40 bar

-1 - 0 bar

0 -1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
