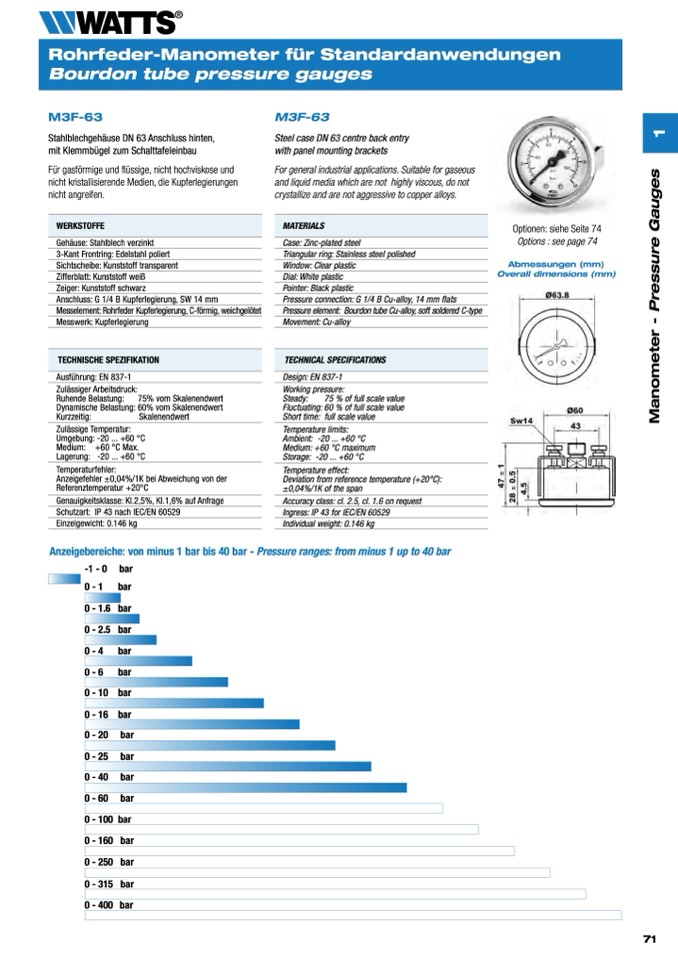

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

M3F-63

Stahlblechgehäuse DN 63 Anschluss hinten,

mit Klemmbügel zum Schalttafeleinbau

Für gasförmige und flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen.

WERKSTOFFE

Gehäuse: Stahlblech verzinkt

3-Kant Frontring: Edelstahl poliert

Sichtscheibe: Kunststoff transparent

Zifferblatt: Kunststoff weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/4 B Kupferlegierung, SW 14 mm

Messelement: Rohrfeder Kupferlegierung, C-förmig, weichgelötet

Messwerk: Kupferlegierung

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Schutzart: IP 43 nach IEC/EN 60529

Einzelgewicht: 0.146 kg

M3F-63

Steel case DN 63 centre back entry

with panel mounting brackets

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

MATERIALS

Case: Zinc-plated steel

Triangular ring: Stainless steel polished

Window: Clear plastic

Dial: White plastic

Pointer: Black plastic

Pressure connection: G 1/4 B Cu-alloy, 14 mm flats

Pressure element: Bourdon tube Cu-alloy, soft soldered C-type

Movement: Cu-alloy

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Ingress: IP 43 for IEC/EN 60529

Individual weight: 0.146 kg

Optionen: siehe Seite 74

Options : see page 74

Abmessungen (mm)

Overall dimensions (mm)

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Anzeigebereiche: von minus 1 bar bis 40 bar - Pressure ranges: from minus 1 up to 40 bar

-1 - 0 bar

0- 1 bar

0 - 1.6 bar

0 - 2.5 bar

0- 4 bar

0- 6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
