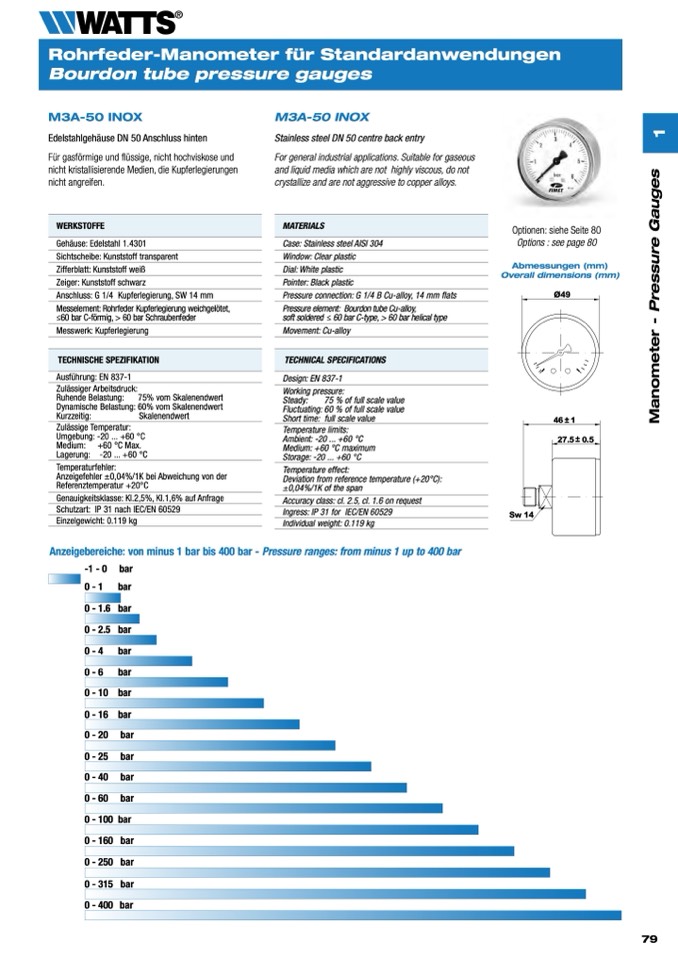

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

M3A-50 INOX

Edelstahlgehäuse DN 50 Anschluss hinten

Für gasförmige und flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen.

WERKSTOFFE

Gehäuse: Edelstahl 1.4301

Sichtscheibe: Kunststoff transparent

Zifferblatt: Kunststoff weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/4 Kupferlegierung, SW 14 mm

Messwerk: Kupferlegierung

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Schutzart: IP 31 nach IEC/EN 60529

Einzelgewicht: 0.119 kg

M3A-50 INOX

Stainless steel DN 50 centre back entry

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

MATERIALS

Case: Stainless steel AISI 304

Window: Clear plastic

Dial: White plastic

Pointer: Black plastic

Pressure connection: G 1/4 B Cu-alloy, 14 mm flats

Movement: Cu-alloy

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Ø49

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Ingress: IP 31 for IEC/EN 60529

Individual weight: 0.119 kg

Optionen: siehe Seite 80

Options : see page 80

Abmessungen (mm)

Overall dimensions (mm)

Ø49

46±1

Sw 14

Messelement: Rohrfeder Kupferlegierung weichgelötet,

≤60 bar C-förmig, > 60 bar Schraubenfeder

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Pressure element: Bourdon tube Cu-alloy,

soft soldered ≤ 60 bar C-type, > 60 bar helical type

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

27.5 ± 0.5

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Sw 14

Anzeigebereiche: von minus 1 bar bis 400 bar - Pressure ranges: from minus 1 up to 400 bar

-1 - 0 bar

0- 1 bar

0 - 1.6 bar

0 - 2.5 bar

0- 4 bar

0- 6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
