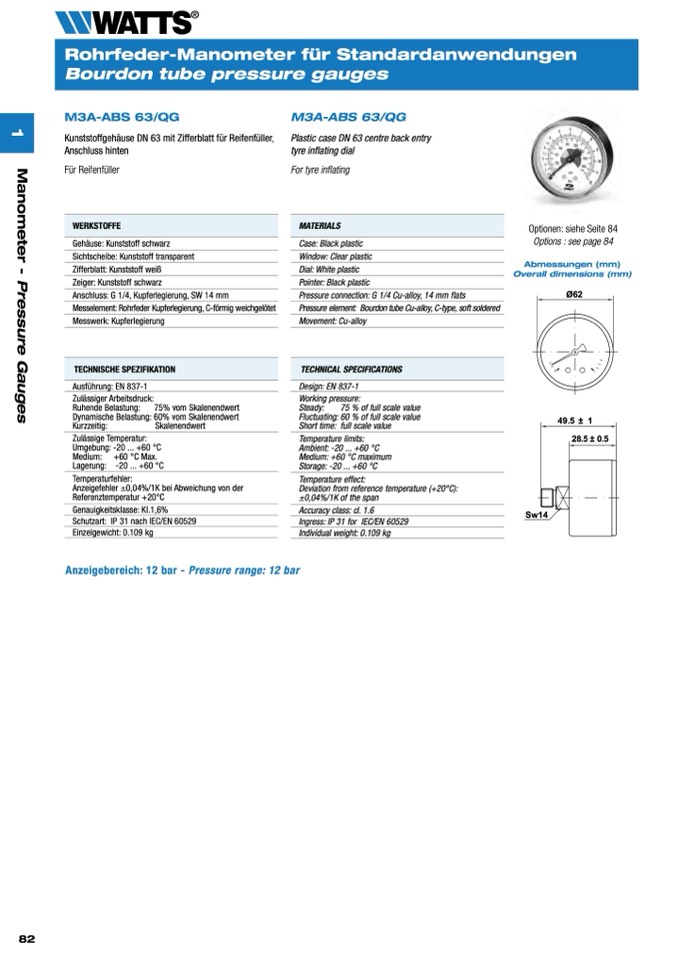

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

Messelement: Rohrfeder Kupferlegierung, C-förmig weichgelötet

TECHNISCHE SPEZIFIKATION

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Black plastic

Pressure element: Bourdon tube Cu-alloy, C-type, soft soldered

TECHNICAL SPECIFICATIONS

Ingress: IP 31 for IEC/EN 60529

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

28.5 ± 0.5

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

M3A-ABS 63/QG

Kunststoffgehäuse DN 63 mit Zifferblatt für Reifenfüller,

Anschluss hinten

Für Reifenfüller

Gehäuse: Kunststoff schwarz

Zifferblatt: Kunststoff weiß

Anschluss: G 1/4, Kupferlegierung, SW 14 mm

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.1,6%

Einzelgewicht: 0.109 kg

M3A-ABS 63/QG

Plastic case DN 63 centre back entry

tyre inflating dial

For tyre inflating

Case: Black plastic

Dial: White plastic

Pressure connection: G 1/4 Cu-alloy, 14 mm flats

Movement: Cu-alloy

Optionen: siehe Seite 84

Options : see page 84

Abmessungen (mm)

Overall dimensions (mm)

Ø62

49.5 ± 1

Sw14

Sw14

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Individual weight: 0.109 kg

Ø62

82

Anzeigebereich: 12 bar - Pressure range: 12 bar
