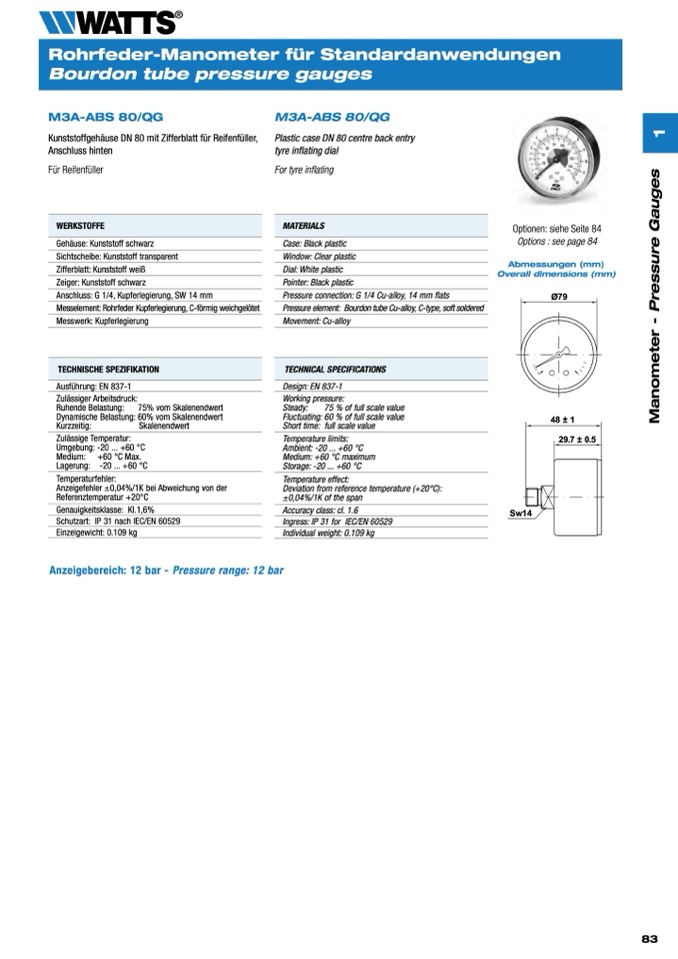

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

M3A-ABS 80/QG

Kunststoffgehäuse DN 80 mit Zifferblatt für Reifenfüller,

Anschluss hinten

Für Reifenfüller

WERKSTOFFE

Gehäuse: Kunststoff schwarz

Sichtscheibe: Kunststoff transparent

Zifferblatt: Kunststoff weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/4, Kupferlegierung, SW 14 mm

Messelement: Rohrfeder Kupferlegierung, C-förmig weichgelötet

Messwerk: Kupferlegierung

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.1,6%

Schutzart: IP 31 nach IEC/EN 60529

Einzelgewicht: 0.109 kg

M3A-ABS 80/QG

Plastic case DN 80 centre back entry

tyre inflating dial

For tyre inflating

MATERIALS

Case: Black plastic

Window: Clear plastic

Dial: White plastic

Pointer: Black plastic

Pressure connection: G 1/4 Cu-alloy, 14 mm flats

Pressure element: Bourdon tube Cu-alloy, C-type, soft soldered

Optionen: siehe Seite 84

Options : see page 84

Abmessungen (mm)

Overall dimensions (mm)

Ø79

48 ± 1

Sw14

Movement: Cu-alloy

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Ingress: IP 31 for IEC/EN 60529

Individual weight: 0.109 kg

Sw14

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Ø79

29.7 ± 0.5

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Anzeigebereich: 12 bar - Pressure range: 12 bar
