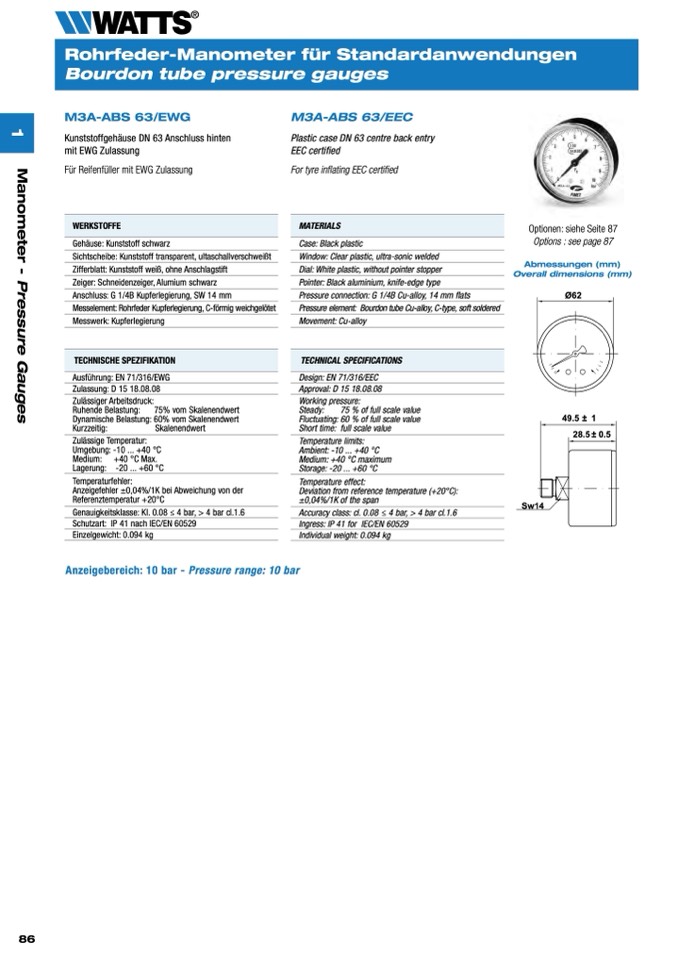

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent, ultaschallverschweißt

Zeiger: Schneidenzeiger, Alumium schwarz

Messelement: Rohrfeder Kupferlegierung, C-förmig weichgelötet

TECHNISCHE SPEZIFIKATION

Zulassung: D 15 18.08.08

Genauigkeitsklasse: Kl. 0.08 ≤ 4 bar, > 4 bar cl.1.6

Einzelgewicht: 0.094 kg

MATERIALS

Window: Clear plastic, ultra-sonic welded

Pointer: Black aluminium, knife-edge type

Pressure element: Bourdon tube Cu-alloy, C-type, soft soldered

TECHNICAL SPECIFICATIONS

Approval: D 15 18.08.08

Accuracy class: cl. 0.08 ≤ 4 bar, > 4 bar cl.1.6

Individual weight: 0.094 kg

28.5 ± 0.5

Zulässige Temperatur:

Umgebung: -10 ... +40 °C

Medium: +40 °C Max.

Lagerung: -20 ... +60 °C

Temperature limits:

Ambient: -10 ... +40 °C

Medium: +40 °C maximum

Storage: -20 ... +60 °C

M3A-ABS 63/EWG

Kunststoffgehäuse DN 63 Anschluss hinten

mit EWG Zulassung

Für Reifenfüller mit EWG Zulassung

Gehäuse: Kunststoff schwarz

Zifferblatt: Kunststoff weiß, ohne Anschlagstift

Anschluss: G 1/4B Kupferlegierung, SW 14 mm

Messwerk: Kupferlegierung

Ausführung: EN 71/316/EWG

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Schutzart: IP 41 nach IEC/EN 60529

M3A-ABS 63/EEC

Plastic case DN 63 centre back entry

EEC certified

For tyre inflating EEC certified

Case: Black plastic

Dial: White plastic, without pointer stopper

Pressure connection: G 1/4B Cu-alloy, 14 mm flats

Movement: Cu-alloy

Optionen: siehe Seite 87

Options : see page 87

Abmessungen (mm)

Overall dimensions (mm)

Ø62

49.5 ± 1

Design: EN 71/316/EEC

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Sw14

Ø62

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Ingress: IP 41 for IEC/EN 60529

Sw14

86

Anzeigebereich: 10 bar - Pressure range: 10 bar
