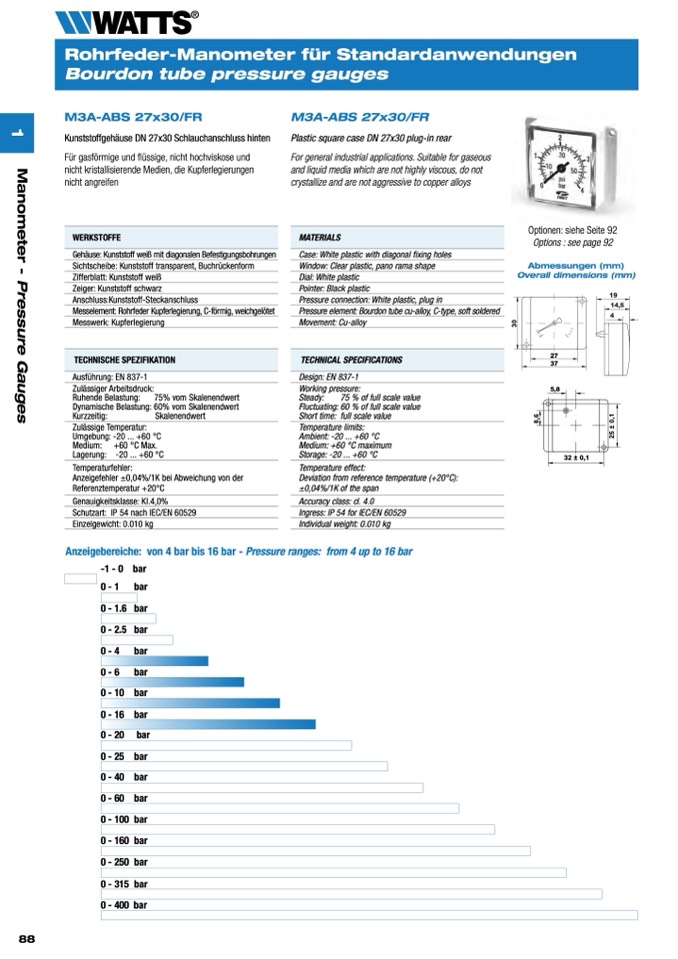

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent, Buchrückenform

Zeiger: Kunststoff schwarz

Messelement: Rohrfeder Kupferlegierung, C-förmig, weichgelötet

TECHNISCHE SPEZIFIKATION

Schutzart: IP 54 nach IEC/EN 60529

MATERIALS

Window: Clear plastic, pano rama shape

Pointer: Black plastic

Pressure element: Bourdon tube cu-alloy, C-type, soft soldered

TECHNICAL SPECIFICATIONS

Ingress: IP 54 for IEC/EN 60529

27

37

14,5

4

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

32 ± 0,1

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

M3A-ABS 27x30/FR

Kunststoffgehäuse DN 27x30 Schlauchanschluss hinten

Für gasförmige und

flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen

Gehäuse: Kunststoff weiß mit diagonalen Befestigungsbohrungen

Zifferblatt: Kunststoff weiß

Anschluss:Kunststoff-Steckanschluss

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.4,0%

Einzelgewicht: 0.010 kg

M3A-ABS 27x30/FR

Plastic square case DN 27x30 plug-in rear

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys

Case: White plastic with diagonal fixing holes

Dial: White plastic

Pressure connection: White plastic, plug in

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 4.0

Individual weight: 0.010 kg

Optionen: siehe Seite 92

Options : see page 92

Abmessungen (mm)

Overall dimensions (mm)

19

5,8

Anzeigebereiche: von 4 bar bis 16 bar - Pressure ranges: from 4 up to 16 bar

-1 - 0 bar

0 -1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0 - 400 bar
