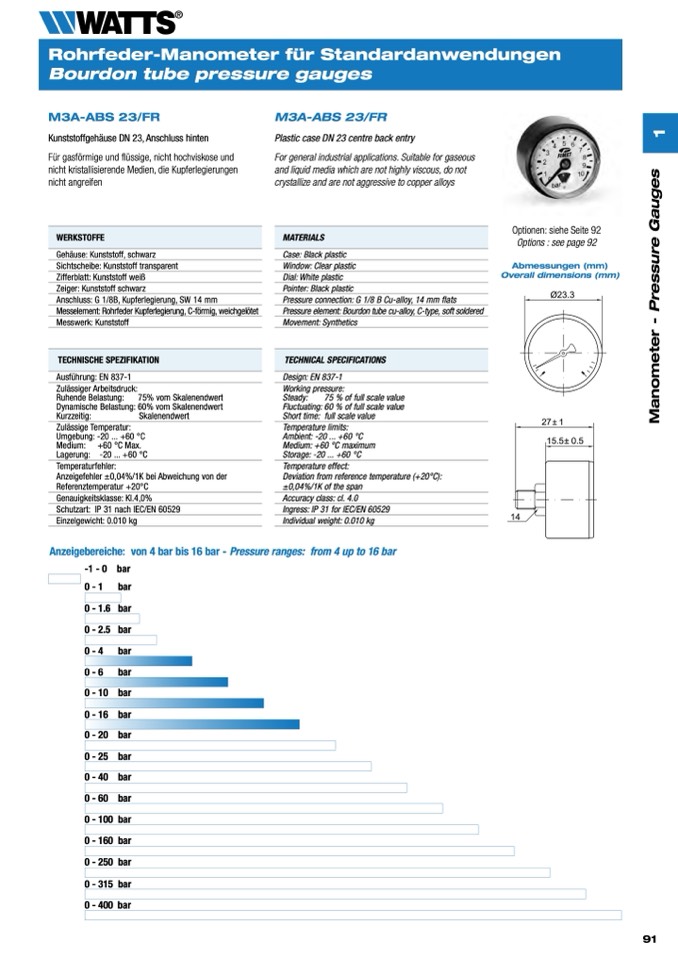

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

M3A-ABS 23/FR

Kunststoffgehäuse DN 23, Anschluss hinten

Für gasförmige und flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen

WERKSTOFFE

Gehäuse: Kunststoff, schwarz

Sichtscheibe: Kunststoff transparent

Zifferblatt: Kunststoff weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/8B, Kupferlegierung, SW 14 mm

Messelement: Rohrfeder Kupferlegierung, C-förmig, weichgelötet

Messwerk: Kunststoff

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.4,0%

Schutzart: IP 31 nach IEC/EN 60529

Einzelgewicht: 0.010 kg

M3A-ABS 23/FR

Plastic case DN 23 centre back entry

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys

MATERIALS

Case: Black plastic

Window: Clear plastic

Dial: White plastic

Pointer: Black plastic

Pressure connection: G 1/8 B Cu-alloy, 14 mm flats

Pressure element: Bourdon tube cu-alloy, C-type, soft soldered

Optionen: siehe Seite 92

Options : see page 92

Abmessungen (mm)

Overall dimensions (mm)

Ø23.3

27±1

14

Movement: Synthetics

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 4.0

Ingress: IP 31 for IEC/EN 60529

Individual weight: 0.010 kg

14

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Anzeigebereiche: von 4 bar bis 16 bar - Pressure ranges: from 4 up to 16 bar

-1 - 0 bar

0- 1 bar

0 - 1.6 bar

0 - 2.5 bar

0- 4 bar

0- 6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0 - 400 bar

Ø23.3

15.5± 0.5

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span
