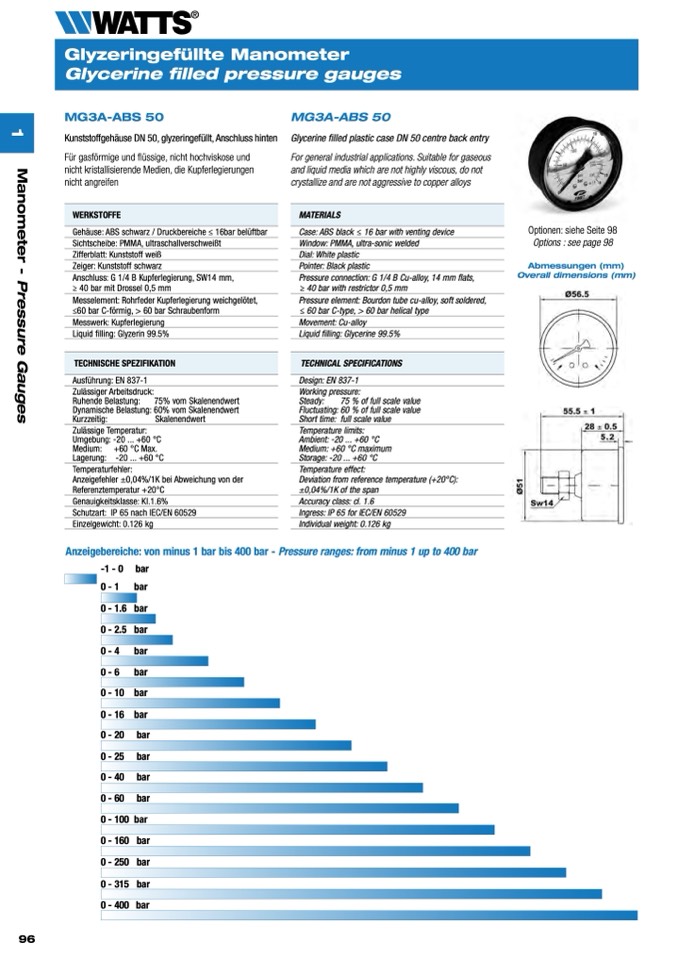

Glyzeringefüllte Manometer

Glycerine filled pressure gauges

WERKSTOFFE

Sichtscheibe: PMMA, ultraschallverschweißt

Zeiger: Kunststoff schwarz

Liquid filling: Glyzerin 99.5%

TECHNISCHE SPEZIFIKATION

Schutzart: IP 65 nach IEC/EN 60529

MATERIALS

Window: PMMA, ultra-sonic welded

Pointer: Black plastic

Liquid filling: Glycerine 99.5%

TECHNICAL SPECIFICATIONS

Ingress: IP 65 for IEC/EN 60529

Messelement: Rohrfeder Kupferlegierung weichgelötet,

≤60 bar C-förmig, > 60 bar Schraubenform

Pressure element: Bourdon tube cu-alloy, soft soldered,

≤ 60 bar C-type, > 60 bar helical type

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

MG3A-ABS 50

Kunststoffgehäuse DN 50, glyzeringefüllt, Anschluss hinten

Für gasförmige und

flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen

Gehäuse: ABS schwarz / Druckbereiche ≤ 16bar belüftbar

Zifferblatt: Kunststoff weiß

Anschluss: G 1/4 B Kupferlegierung, SW14 mm,

≥ 40 bar mit Drossel 0,5 mm

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.1.6%

Einzelgewicht: 0.126 kg

MG3A-ABS 50

Glycerine filled plastic case DN 50 centre back entry

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys

Case: ABS black ≤ 16 bar with venting device

Dial: White plastic

Pressure connection: G 1/4 B Cu-alloy, 14 mm flats,

≥ 40 bar with restrictor 0,5 mm

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Individual weight: 0.126 kg

Optionen: siehe Seite 98

Options : see page 98

Abmessungen (mm)

Overall dimensions (mm)

96

Anzeigebereiche: von minus 1 bar bis 400 bar - Pressure ranges: from minus 1 up to 400 bar

-1 - 0 bar

0 -1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
