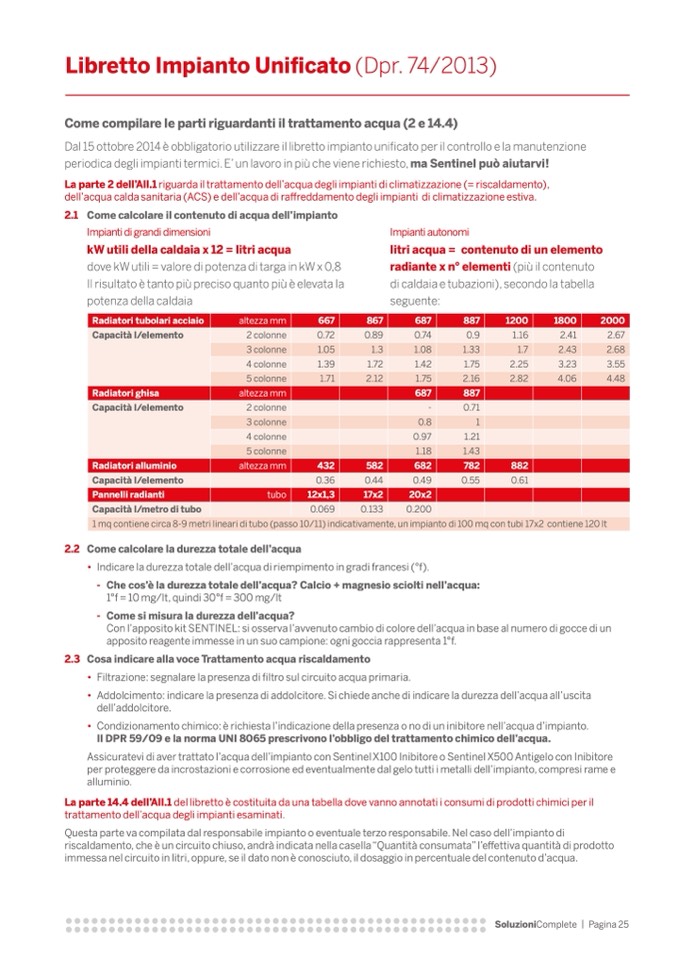

Libretto Impianto Unificato (Dpr. 74/2013)
Come compilare le parti riguardanti il trattamento acqua (2 e 14.4)
Dal 15 ottobre 2014 è obbligatorio utilizzare il libretto impianto unificato per il controllo e la manutenzione
periodica degli impianti termici. E’ un lavoro in più che viene richiesto, ma Sentinel può aiutarvi!
La parte 2 dell’All.1 riguarda il trattamento dell’acqua degli impianti di climatizzazione (= riscaldamento),
dell’acqua calda sanitaria (ACS) e dell’acqua di raffreddamento degli impianti di climatizzazione estiva.
2.1 Come calcolare il contenuto di acqua dell’impianto
Impianti di grandi dimensioni
kW utili della caldaia x 12 = litri acqua
dove kW utili = valore di potenza di targa in kW x 0,8
Il risultato è tanto più preciso quanto più è elevata la
potenza della caldaia
Impianti autonomi
litri acqua = contenuto di un elemento
radiante x n° elementi (più il contenuto
di caldaia e tubazioni), secondo la tabella
seguente:
Radiatori tubolari acciaio
altezza mm
667
867
687
887
1200
1800
2000
Capacità l/elemento
2 colonne
0.72
0.89
0.74
0.9
1.16
2.41
2.67
3 colonne
1.05
1.3
1.08
1.33
1.7
2.43
2.68
4 colonne
1.39
1.72
1.42
1.75
2.25
3.23
3.55
5 colonne
1.71
2.12
1.75
2.16
2.82
4.06
4.48
Radiatori ghisa
altezza mm
687
887
Capacità l/elemento
2 colonne
-
0.71
3 colonne
0.8
1
4 colonne
0.97
1.21
5 colonne
1.18
1.43
Radiatori alluminio
altezza mm
432
582
682
782
882
Capacità l/elemento
0.36
0.44
0.49
0.55
0.61
Pannelli radianti
tubo
12x1,3
17x2
20x2
Capacità l/metro di tubo
0.069
0.133
0.200
1 mq contiene circa 8-9 metri lineari di tubo (passo 10/11) indicativamente, un impianto di 100 mq con tubi 17x2 contiene 120 lt
2.2 Come calcolare la durezza totale dell’acqua
• Indicare la durezza totale dell’acqua di riempimento in gradi francesi (°f).
- Che cos’è la durezza totale dell’acqua? Calcio + magnesio sciolti nell’acqua:
1°f = 10 mg/lt, quindi 30°f = 300 mg/lt
- Come si misura la durezza dell’acqua?
Con l’apposito kit SENTINEL: si osserva l’avvenuto cambio di colore dell’acqua in base al numero di gocce di un
apposito reagente immesse in un suo campione: ogni goccia rappresenta 1°f.
2.3 Cosa indicare alla voce Trattamento acqua riscaldamento
• Filtrazione: segnalare la presenza di filtro sul circuito acqua primaria.
• Addolcimento: indicare la presenza di addolcitore. Si chiede anche di indicare la durezza dell’acqua all’uscita
dell’addolcitore.
• Condizionamento chimico: è richiesta l’indicazione della presenza o no di un inibitore nell’acqua d’impianto.
Il DPR 59/09 e la norma UNI 8065 prescrivono l’obbligo del trattamento chimico dell’acqua.
Assicuratevi di aver trattato l’acqua dell’impianto con Sentinel X100 Inibitore o Sentinel X500 Antigelo con Inibitore
per proteggere da incrostazioni e corrosione ed eventualmente dal gelo tutti i metalli dell’impianto, compresi rame e
alluminio.
La parte 14.4 dell’All.1 del libretto è costituita da una tabella dove vanno annotati i consumi di prodotti chimici per il
trattamento dell’acqua degli impianti esaminati.
Questa parte va compilata dal responsabile impianto o eventuale terzo responsabile. Nel caso dell’impianto di
riscaldamento, che è un circuito chiuso, andrà indicata nella casella “Quantità consumata” l’effettiva quantità di prodotto
immessa nel circuito in litri, oppure, se il dato non è conosciuto, il dosaggio in percentuale del contenuto d’acqua.
