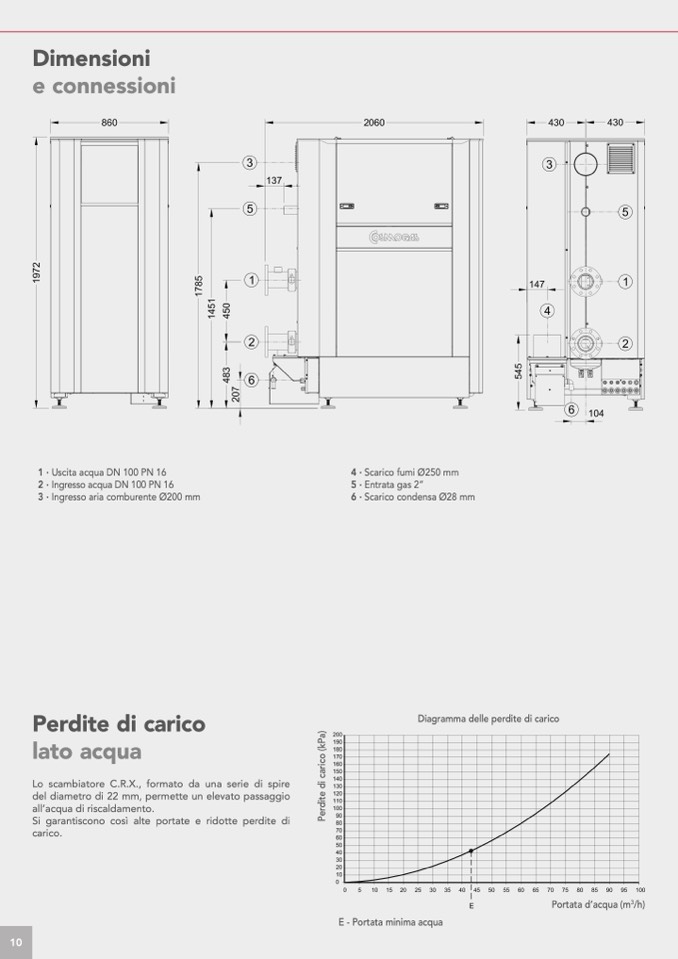

Dimensioni

e connessioni

1 · Uscita acqua DN 100 PN 16

2 · Ingresso acqua DN 100 PN 16

3 · Ingresso aria comburente Ø200 mm

4 · Scarico fumi Ø250 mm

5 · Entrata gas 2”

6 · Scarico condensa Ø28 mm

Perdite di carico

lato acqua

Lo scambiatore C.R.X., formato da una serie di spire

del diametro di 22 mm, permette un elevato passaggio

all’acqua di riscaldamento.

Si garantiscono così alte portate e ridotte perdite di

carico.

Diagramma delle perdite di carico

P

e

r

d

i

t

e

d

i

c

a

r

i

c

o

(

k

P

a

)

E - Portata minima acqua

Portata d’acqua (m

3

/h)
